上海J94W/H卡套角式针型阀

浏览：	120
需求数量：
价格要求：
包装要求：
所在地：	全国
有效期至：	长期有效
最后更新：	2013-04-04 18:29

详细信息

J94W/H卡套角式针型阀 J94W卡套角式针型阀.doc

性能规范：

设计制造：GB/T 12224-1989，JB/T 7747-1995，

连接形式：卡套式，

结构特征：锥螺纹密封，

阀门检验和试验：GB/T 13927-1992。

验标准(单位Unit：MPa) ：

试验项目：TESTITEM  压力值PRESSURE  VALVE
公称压力：Nominal  Pressure  6.4
壳体试验： Shell  Test  9.6
密封试验：  Test  7.0
气压试验：  Air  Pressure  Test  0.9
适用温度：  Suitable  Temperatue  ≤180℃
适用介质：  Suitable  Medium  水、蒸汽、油品等Water,Steam,Oilgoods

主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
2	卡套 Ferrule & Ferrule Set	20# A105 SS304 SS304L SS316 SS316L
3	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
8	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
10	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

ITEM NO.	ø	L	H	D0
J94W/H	ø8	38	92	ø70
J94W/H	ø10	38	92	ø70
J94W/H	ø12	39	92	ø70
J94W/H	ø14	40	94	ø70
J94W/H	ø18	42	100	ø80

『陶瓷芯针型阀』『卡套式针型阀』『内螺纹针型阀』『外螺纹针型阀』『仪表阀、压力表针阀』『内外螺纹针型阀』『焊式针型阀』『角式针型阀』『取压截止阀』『波纹管针阀』『高密封取样阀』『二阀组』『三阀组』『五阀组』『气动管路截止阀』『气动管路球阀』『液位计阀』『多口计量阀』『法兰针型阀』『多功能截止阀』

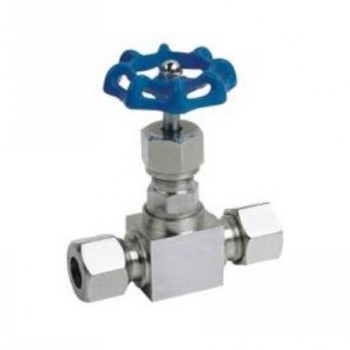

	J91W/H卡套针型阀
	J91W/H卡套针型阀在管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路

	J94W/H卡套角式针型阀
	J94W/H卡套角式针型阀性能规范：设计制造：GB/T 12224-1989，JB/T 7747-1995，连接形式：

	J11W美标内螺纹针型阀
	J11W美标内螺纹针型阀，美标针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、

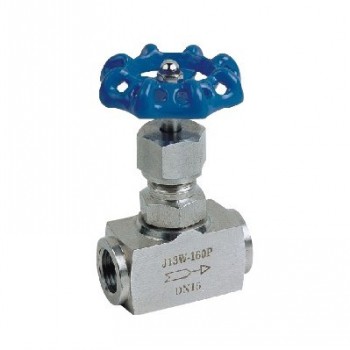

	J13W/H内螺纹针型阀
	J13W/H内螺纹针型阀采用锻管连接和螺纹连接，适用燃气设备容器连接压力表测量配套等其它燃气管路

	J21W/H外螺纹针型阀
	J21W/H外螺纹针型阀，针形阀门的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针形

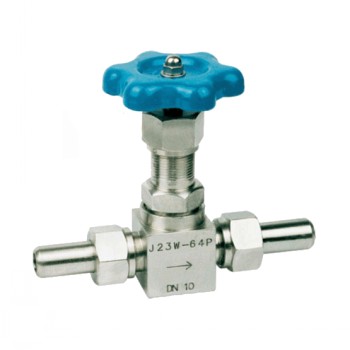

	J23W/H外螺纹针型阀
