概述
链条炉是一种应用最广泛的火床炉，已有多年的发展历史，在我国中小企业中使用很普遍，运行经验也比较丰富,大部分都是普通仪表控制.随着计算机网络和控制技术、现代变频技术的不断提高，采用先进的控制手段，采用专家模糊控制系统方法，很容易实现锅炉给水、上煤、炉排、风机等运转的控制，采用专家模糊控制系统实现对锅炉的自动控制，同时锅炉蒸汽超压(超温)、低水位与炉排、风机运转具备联锁保护功能，保证了锅炉的安全、经济、高效运行。一台10T／H 卧式组装链条炉，拟采用计算机自动控制系统。
设计原则：

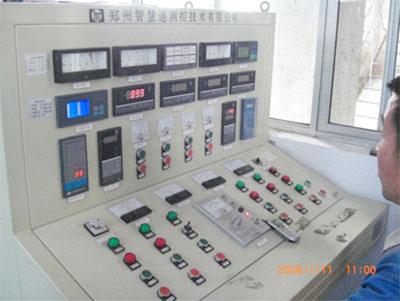

保证系统安全、稳定、经济高效运行，即在正常情况下对整个系统进行自动制，异常情况仍采用手动操作的总体指导思想，同时对关键参数如汽包水位、蒸汽压力、炉膛负压等采用备用仪表显示，给水、鼓引风、上煤等操作备用手动控制功能。
链条锅炉测量点控制
由于链条锅炉结构形式简单、燃烧稳定等特点，因此较容易实现自动化控制。利用计算机系统很容易实现锅炉给水、炉排、风机等运转的控制，同时实现锅炉蒸汽超压(超温)、低水位与炉排、风机运转联锁保护，保证锅炉的安全、经济、高效运行。为了达到以上目的，
系统设置以下参数检测点：
数检测点：
1) 温度：温度检测点共有6 个，分别是： TEl01 炉膛温度 TEl02 省煤器进口烟温 TEl03 省煤器出口烟温 TEl04 排烟温度 TEl05 省煤器进口水温 TEl06 省煤器出口水温
2)压力：共设计5 个压力检测点，分别是：PTl01 主蒸汽压力 PTl02 给水压力 PTl03 炉膛负压 PTl06 鼓风风压 PTl07 引风风压
3)液位：设计2 个检测点，分别是： LTl01 汽包水位连续测量 LIAl02 汽包水位电极显示
4)电压、电流显示共5 点（参数不进计算机）：A101 引风机电流 A102 鼓风机电流 A103 l#水泵电流 A104 2#水泵电流 V101 电源电压显示
５)根据各厂投资情况，风机、水泵、给煤可以选用变频控制 各测点见工艺流程图
控制功能 1、燃烧自动控制 2、炉膛负压控制 3、汽包水位控制 4、锅炉安全联锁保护
