100X遥控浮球阀
产品型号：100X
产品名称：遥控浮球阀
一、100X遥控浮球阀工作原理
当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
二、100X遥控浮球阀主要技术参数
|
公称压(Mpa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用介质
|
介质温度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
||
|
2.5
|
3.75
|
2.75
|
三、100X遥控浮球阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖
|
WCB
|
|
阀座 阀盘
|
铜合金
|
|
密封圈 O型圈
|
丁腈橡胶
|
|
阀杆
|
2Cr13
|
|
弹簧
|
50CrVA
|
|
针型阀
|
铜合金
|
|
球阀
|
铜合金
|
|
浮球阀
|
铜合金
|
|
微型过滤器
|
不锈钢
|
100X遥控浮球阀部件列表
1、球阀2、产阀3、针阀4、浮球阀
1、球阀2、产阀3、针阀4、浮球阀

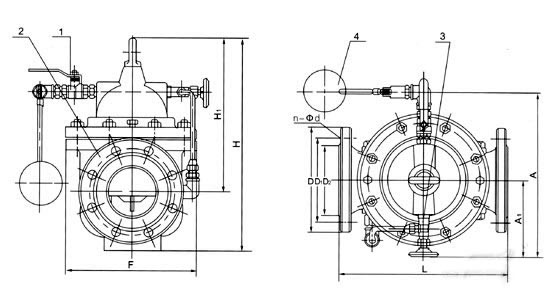

四、主要外形连接尺寸
|
公称通径
|
尺 寸(mm)
|
|||||
|
DN(mm)
|
L
|
A1
|
A
|
H1
|
H
|
F
|
|
20
|
150
|
130
|
325
|
179
|
212
|
116
|
|
25
|
160
|
130
|
325
|
179
|
212
|
116
|
|
32
|
180
|
130
|
325
|
179
|
212
|
116
|
|
40
|
200
|
140
|
335
|
210
|
265
|
168
|
|
50
|
203
|
140
|
335
|
210
|
265
|
168
|
|
65
|
215
|
140
|
335
|
215
|
310
|
180
|
|
80
|
241
|
145
|
345
|
245
|
350
|
210
|
|
100
|
270
|
155
|
365
|
305
|
460
|
284
|
|
125
|
300
|
165
|
385
|
365
|
520
|
310
|
|
150
|
330
|
180
|
410
|
415
|
570
|
370
|
|
200
|
400
|
205
|
465
|
510
|
840
|
463
|
|
250
|
480
|
225
|
505
|
560
|
890
|
525
|
|
300
|
550
|
245
|
545
|
658
|
1030
|
625
|
|
350
|
622
|
275
|
595
|
696
|
1090
|
705
|
|
400
|
685
|
285
|
625
|
735
|
1150
|
778
|
|
450
|
750
|
285
|
625
|
735
|
1150
|
778
|
|
500
|
811
|
410
|
780
|
750
|
1110
|
690
|
|
600
|
935
|
456
|
888
|
850
|
1286
|
785
|

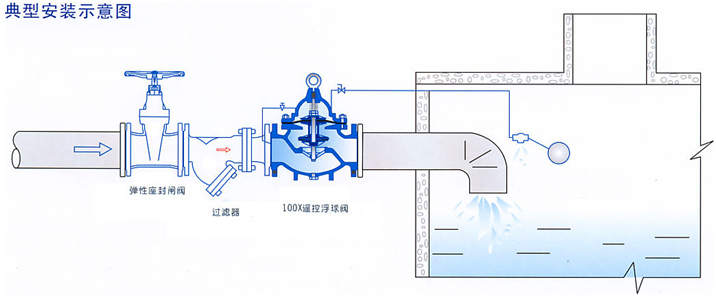

五、100X遥控浮球阀安装示意图
订货须知
一、①遥控浮球阀产品名称与型号②遥控浮球阀口径③遥控浮球阀是否带附件以便我们的为您正确选型。
一、①遥控浮球阀产品名称与型号②遥控浮球阀口径③遥控浮球阀是否带附件以便我们的为您正确选型。
