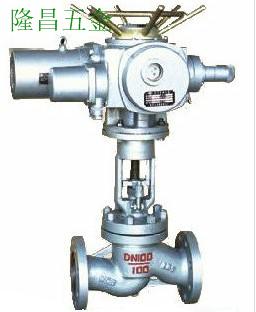

电动柱塞截止阀特点：
电动柱塞截止阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。电动头用引进美国依米托克（Limitorque）技术生产的SMC系列多回转型电动装置，这种电动装置在国内属于上乘，其产品被我公司长期使用.
电动柱塞截止阀主要连接、结构尺寸：
|
DN(mm)
尺寸（mm）
|
（UJ941H）U941SM
|
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
1200
|
1250
|
|
型号
|
SMC-03
|
SMC-00
|
SMC-00
|
SMC-00
|
SMC-0
SMC-1
|
SMC-0
SMC-1
|
SMC-1
|
SMC-1
SMC-2
|
SMC-1
SMC-2
|
SMC-1
SMC-2
|
SMC-1
|
SMC-2
|
SMC-3
|
|
W
|
865
|
910
|
910
|
910
|
940
1052
|
940
1052
|
1052
|
1052
1150
|
1052
1150
|
1052
1150
|
1150
|
1150
|
|
D
|
165
|
185
|
200
|
235
|
270
|
300
|
360
（375）
|
425
（450）
|
485
（515）
|
555
（580）
|
620
（666）
|
670
（685）
|
730
（755）
|
|
K
|
125
|
145
|
160
|
190
|
220
|
250
|
310
（320）
|
370
（385）
|
430
（450）
|
490
（510）
|
550
（585）
|
600
（610）
|
660
（670）
|
|
D1
|
99
|
118
|
132
|
156
|
184
|
211
|
274
（284）
|
330
（345）
|
389
（409）
|
448
（465）
|
503
（535）
|
548
（560）
|
609
（615）
|
|
t
|
20
|
22
|
24
|
24
|
26
|
28
|
30
（34）
|
32
（38）
|
34
（42）
|
38
（46）
|
40
（50）
|
42
（50）
|
44
（52）
|
|
n-φ
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
（12-30）
|
12-30
（12-33）
|
16-30（16-33）
|
16-33
（16-36）
|
16-36
（16-39）
|
20-36
（20-39）
|
20-36
（20-42）
|
三、本厂生产的电动柱塞截止阀所需的力距参数表：
|
DN(mm)
尺寸（mm）
|
U941SM-25(40)(N.m)
|
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
PN2.5
|
120
|
220
|
240
|
320
|
480
|
550
|
1100
|
1400
|
1500
|
1800
|
2400
|
3000
|
4000
|
|
PN4.0
|
250
|
300
|
340
|
500
|
600
|
1000
|
2000
|
2600
|
2800
|
3400
|
4000
|
5000
|
5800
|
四、SMC系列阀门电动装置技术参数：
|
DN(mm)
尺寸（mm）
|
允许输出转矩（N.m）
|
速比范围
|
允许推力（KN）
|
允许阀杆直径（㎜）
|
参考重量（㎏）
|
|
SMC-04
|
110
|
18-90
|
35
|
26
|
40-45
|
|
SMC-03
|
270
|
15-130
|
45
|
38
|
60-70
|
|
SMC-00
|
500
|
11-148
|
90
|
50
|
100-110
|
|
SMC-0
|
970
|
12-198
|
150
|
65
|
130-150
|
|
SMC-1
|
1800
|
13-230
|
250
|
76
|
170-185
|
|
SMC-2
|
2700
|
10-200
|
300
|
89
|
190-210
|
|
SMC-3
|
5800
|
11-200
|
600
|
127
|
480-520
|
五、SMC系列典型规格技术参数：
|
DN(mm)
尺寸（mm）
|
输出转矩
（N.m）
|
输出转速
（r/min）
|
电机功率
（kw）
|
电机堵转电流
|
|
SMC-04
|
110
|
18
|
0.2
|
7.42
|
|
110
|
36
|
0.3
|
9.31
|
|
SMC-03
|
200
|
18
|
0.4
|
12.04
|
|
270
|
24
|
0.6
|
17.15
|
|
SMC-00
|
500
|
18
|
0.6
|
17.15
|
|
500
|
36
|
1.5
|
38.85
|
|
SMC-0
|
700
|
18
|
1.1
|
29.68
|
|
970
|
18
|
1.5
|
38.85
|
|
SMC-1
|
1200
|
12
|
1.5
|
38.85
|
|
1200
|
24
|
2.2
|
50.82
|
|
1800
|
12
|
2.2
|
50.82
|
|
SMC-2
|
1800
|
24
|
3.0
|
65.03
|
|
200
|
12
|
2.2
|
50.82
|
|
2700
|
12
|
3.0
|
65.03
|
|
SMC-3
|
4000
|
12
|
4.0
|
74.20
|
|
5800
|
12
|
5.5
|
91.63
|
注：1、表中所列为典型规格的技术参数，用户如选用其它参数，订货时请说明。
2、表中电机堵转电流值为产品数值。

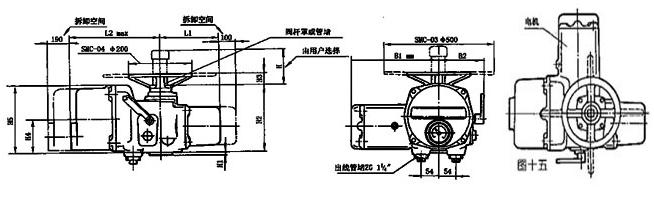

SMC-04和03外形尺寸：
|
代号
型号
|
L1
|
L2
|
B1
|
B2
|
H1
|
H2
|
H3
|
H4
|
H5
|
|
SMC-04
|
185
|
346
|
243
|
140
|
3
|
212
|
35
|
108
|
213
|
|
SMC-03
|
202
|
373
|
387
|
198
|
3
|
259
|
43
|
134
|
239
|
SMC-00、0、1和2外形尺寸：
|
代号
型号
|
L1
|
L2
|
B1
|
B2
|
H1
|
H2
|
H3
|
H4
|
D
|
|
SMC-00
|
392
|
519
|
251
|
364
|
123
|
115
|
253
|
4
|
305
|
|
SMC-0
|
410
|
529
|
273
|
367
|
153
|
132
|
285
|
5
|
305
|
|
SMC-1
|
429
|
623
|
304
|
393
|
16
|
