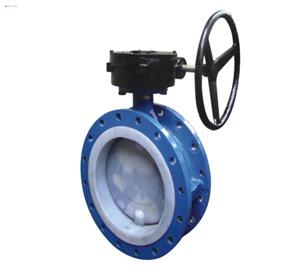

D341F46法兰式氟衬里蝶阀

性能规范

设计规范

结构长度

连接法兰

试验与检验

产品标识

供货规范

GB/J12238

GB/T 12221

JB/T 78：JB/T79

GB/T 13927

GB/T 12220

JB/T 7928

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体

HT250

WCB

CF8

CF8M

CF3

CF3M

2

蝶板

WCB

CF8

CF8M

CF3

CF3M

3

阀杆

1Cr13 1Cr13

1Cr18Ni9Ti

1Cr18N J12M02Ti

00Cr18NilO

00Cr17N114M02

4

衬里/阀座

PTFEF4、 PCTFEF3、FEPF46、PFA可溶性F4

5

紧固销

2Cr13

1Cr18N19Ti

1Cr18Nil2M02Ti

00Cr18Nil0

00Cr17Nil4M02

6

填料

PTFEF4

PTFEF4

PTFEF4

7

填料压盖

WCB

CF8

CF8M

CF3

CF3M

8

支架

WCB

CF8

CF8

9

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

10

螺母

45

OCr18Ni9

OCr18Ni9

通径

标准值

参考值

mm

inch

L

D

D1

D2

f

b

Z-φd

W

DO

H

WTKg

PN 0.6MPa

40

1¹/2

106

130

100

80

3

16

4-φ14

160

140

10

50

2

108

140

110

90

3

16

4-φ14

200

160

12

65

2¹/2

112

160

130

110

3

16

4-φ14

250

160

13

80

3

114

185

150

125

3

18

4-φ18

250

170

14

100

4

127

205

170

145

3

18

4-φ18

300

180

16

125

5

140

235

200

175

3

20

8-φ18

300

275

18

150

6

140

260

225

200

3

20

8-φ18

200

295

38

200

8

152

315

280

255

3

22

8-φ18

200

320

74

250

10

250

370

335

310

3

24

12-φ18

240

385

105

300

12

270

435

395

362

4

24

12-φ23

240

390

142

350

14

290

485

445

412

4

26

12-φ23

240

460

179

400

16

310

535

495

462

4

28

16-φ23

280

510

220

450

18

330

590

550

518

4

28

16-φ23

280

540

268

500

20

350

640

600

568

4

30

16-φ23

320

570

378

600

24

390

755

705

670

5

30

20-φ25

320

660

608

700

28

430

860

810

775

5

32

24-φ25

360

710

1050

800

32

470

975

920

880

5

34

24-φ30

360

780

1320

900

36

510

1075

1020

980

5

36

24-φ30

380

885

1795

1000

40

550

1175

1120

1080

5

36

28-φ30

400

990

1900
