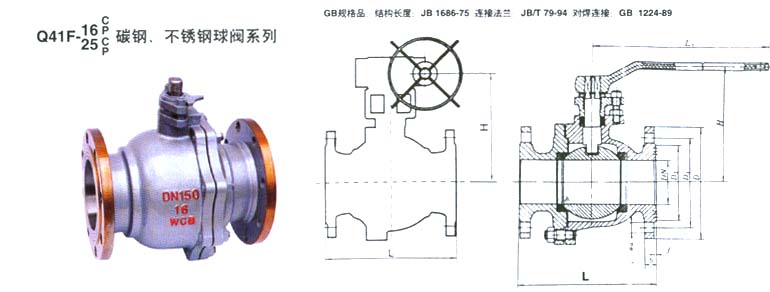

Q41F球阀

型号Type

公称压力Nominal Diameter

试验压力 Test pressure

工作温度℃ Working Temperature

适用介质 Suitable Medium

强度（水）(MPa)

密封（水）(MPa)

低压密封 (MPa)

Q41F-16C/P

1.6

2.0

1.8

0.6

≤ 150

水油气

Q41F-16C/P

1.6

2.4

1.8

0.6

≤ 150

水油气

硝酸类

Q41F-25C/P

2.5

3.8

2.8

0.6

≤ 150

水油气

硝酸类

Q41F-45C/p

4.0

6.0

4.4

0.6

≤ 150

水油气

硝酸类

零件各称Part name

材料 Material

Q41F-16C/P25C/P

Q41F-16/25R

阀体Body

碳钢
铬镍钛钢 Ci、Ni、Ti

铬镍钼钛钢 CrNiMoTisteel

球体Ball

阀杆Stem

密封圈 Sealcircle

聚四乙烯 Polyterafuoroethyenea

扳手 Hand wheel

铸钢Carbon teel

型号

公称通径

尺寸(mm)Dimensions

L

D

D1

D2

H

b-f

Z- φ d

Do

Q41F-16C/P

15

130

95

65

45

60

14-2

4-14

108

20

140

105

75

55

64

14-2

4-14

120

55

150

115

85

65

90

16-2

4-14

165

32

165

135

100

78

105

18-2

4-18

180

40

180

145

110

85

150

16-3

4-18

240

50

200

160

125

100

190

16-3

4-18

240

65

220

180

145

120

195

18-3

4-18

320

80

250

195

160

135

215

20-3

8-18

350

100

280

215

180

155

250

20-3

8-18

400

125

320

245

210

185

280

22-3

8-18

500

200

400

335

295

265

370

26-3

12-23

800

250

450

405

335

320

430

30-3

12-25

1300

Q41F-25C/PR

40

180

145

110

85

160

16-3

4-18

240

50

200

160

125

100

205

20-3

4-18

270

65

220

180

145

120

215

22-3

8-18

350

80

250

195

160

135

230

22-3

8-18

400

100

280

230

190

160

270

24-3

8-23

500

125

320

270

220

188

300

28-3

8-25

600

150

360

300

250

218

340

30-3

8-25

900

200

400

360

310

278

400

34-3

12-25

1100

250

450

425

370

332

450

36-3

12-30

1400

型号Type

公称压力Nominal Diameter

试压力Test pressure

工作温度（℃）Working Temperature

适用介质Suitable Medium

强度（水）（MPa)

密封（水）空气(MPa)

低压密封(MPa)

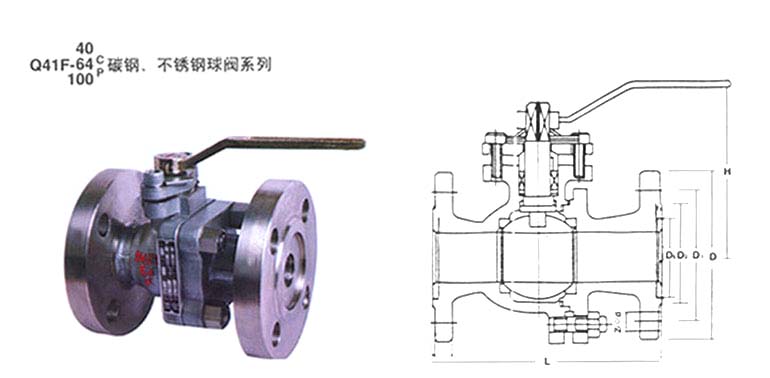

Q41F-40C/P

4．O

6.0

4.4

0.6

≤150

水油气

硝酸类

Q41-F64C/P

6.4

9.6

7.04

0.6

≤ 150

水油气

硝酸类

Q41F-100C/P

4.0

6.0

4.4

0.6

≤150

水油气

硝酸类

零件名称Part name
