Q21F外螺纹球阀





Q21F外螺纹球阀
性能规范Specifications	Nominal pressure:PN1.6,2.5,4.0,6.4MPa
Strength testing pressure:PT2.4,3.8,6.0,9.6,MPa
公称压力:PN1.6,2.5,4.0,6.4MPa	Seat testing pressure(low pressure):0.6MPa
强度试验压力：PT2.4,3.8,6.0,9.6,MPa	Applicable media:
低压气密封试验压力：0.6MPa	Q21F-(16-64)C Water.Oil.Gas
适用介质：Q21F-(16-64)C 水，油，气	Applicable temperature:-29～280℃
适用温度：-29～280℃	Applicable media:
适用介质：Q21F-(16-64)P  硝酸类	Q21F-(16-64)P Nitric acid
Q21F-(16-64)R  醋酸类	Q21F-(16-64R Acetic acid
适用温度：-40～280℃	Applicable temperature:-40～280℃

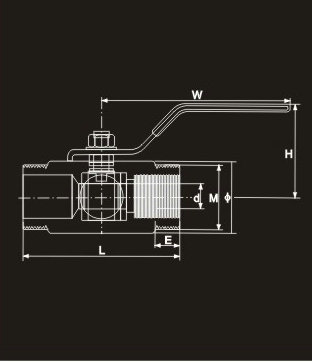

主要外形尺寸Main outer size

DN	G	d	L	M	E	Φ	H	W
8	1/4"	8	85	20x1.5	15	22	40	105
10	3/8"	8	85	24x1.5	16	26.5	42	105
15	1/2"	10.5	85	30x2	18	31	45	110
20	3/4"	13	90	36x2	18	37	48	110
25	1"	17	100	42x2	20	43	43	110
32	1¼"	22	120	52x2	20	53	64	135
40	1½"	26	135	60x3	25	62	75	160
50	2"	32	140	72x3	25	73	79	170

零件名称   　　Description of parts	Q21F-(16-64)C	Q21F-(16-64)P	Q21F-(16-64)R
阀体Body	WCB	ZG1Cr18Ni9i 　　　    CF8	ZG1Cr18Ni12Mo2Ti 　　　 　　CF8M
球体Ball	1Cr18Ni9Ti 　　　　304	1Cr18Ni9Ti 　　　　 304	1Cr18Ni12Mo2Ti 　　　  　　316
阀杆Stem	1Cr18Ni9Ti 　　　　304	1Cr18Ni9Ti 　　　　  304	1Cr18Ni12Mo2Ti 　　　   　　316
密封圈Sealring	聚四氟乙烯Polytetrafluorethylene(PTEE)
