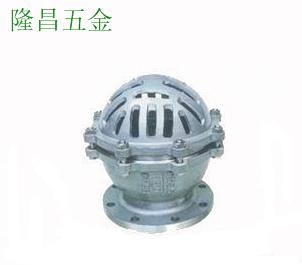

H42X铸钢底阀





底阀是防止介质流通的单向启闭阀门，仅用于各类泵进口管的端部，防止介质中的杂物进入管路中。   底阀性能规范：
公称压力：PN0.25MPa
公称通径：DN15～DN350
适用介质：水、油、及非腐蚀性介质
适用温度：≤50 o C
主要部件材料：灰铸铁、丁腈橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992 底阀主要外形尺寸：

型号	公称通径 DNmm	H	D	D1	D2	Z-d	适用介质	适用温度
H42	32	105	120	90	70	4-φ14	水、油、液体	不锈钢 ≤150℃
	40	110	130	100	80	4-φ14
	50	125	140	110	90	4-φ14
	65	150	160	130	110	4-φ14
	80	175	185	150	128	4-φ18
	100	190	205	170	148	4-φ18
	125	240	235	200	178	8-φ18
	150	280	260	225	202	8-φ18
	200	360	315	280	258	8-φ18
