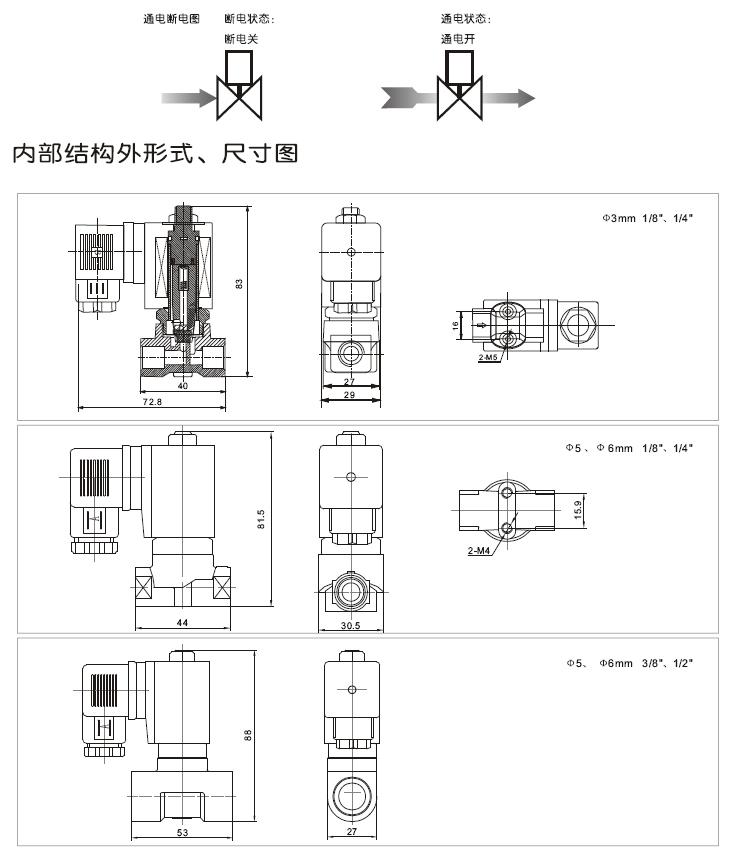

二位二通常闭型电磁阀,断电关闭,通电打开;产品为系列化生产,体积小,流量大,适用范围广

阀体材质为:锻铜、SS316不锈钢

环境温度:0℃～65℃　　　介质温度:0℃～130℃　

安装 :按阀上所标流向箭头,可任意安装.为增强使用寿命,最好线圈向上,水平安装

电压：AC24V/110V/220V/230V/240V 　50/60HZ DC24V/12V ±10%允许波动可选配德国NASS线圈

防爆线圈:合格证号:GYB03616X 防爆标志:ExmI//‖T4 符合标准: GB3836.1-2000、GB3836.9-1990

密封件:可采用NBR、VITON、EPDM等多种，以适用不同流体的开关控制。

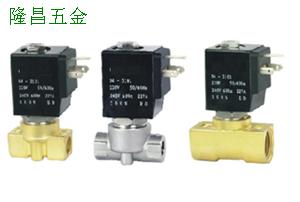

SLP二位二通微型系列直动式电磁阀<常闭型>

型号规格表

接管 口径	流量 通径 mm	CV值	压力差（Kgf/cm2)							最大 温度 ℃	线圈 配置	功率		线圈等级	订货型号规格以下表中 型号规格电压是220VAC		重量KG
			最小 压力	最大工作压力								VA	W
				空气 瓦斯		水、热水液体		轻油≤20CST				AC220V	DC24V		阀体材料
				AC	DC	AC	DC	AC	DC						锻铜	不锈钢SS316
1/8”	3	0.23	0	13	13	13	13	10	10	80	D	22	13	F	SLP1DF02N1A03	SLP1DF02N3A03	0.37
	3	0.23	0	13	13	13	13			130	D	22	13	F	SLP1DF02E1A03	SLP1DF02E3A03	0.37
	3	0.23	0	13	13	13	13	10	10	120	D	22	13	F	SLP1DF02V1A03	SLP1DF02V3A03	0.37
	5	0.65	0	4	2.5	4	2.5	2.5	2	80	D	22	13	F	SLP1DF02N1A05	SLP1DF02N3A05	0.36
	5	0.65	0	4	2.5	4	2.5			130	D	22	13	F	SLP1DF02E1A05	SLP1DF02E3A05	0.36
	5	0.65	0	4	2.5	4	2.5	2.5	2	120	D	22	13	F	SLP1DF02V1A05	SLP1DF02V3A05	0.36
	6	0.8	0	3	2	3	2	2.5	2	80	D	22	13	F	SLP1DF02N1A06	SLP1DF02N3A06	0.36
	6	0.8	0	3	2	3	2			130	D	22	13	F	SLP1DF02E1A06	SLP1DF02E3A06	0.36
	6	0.8	0	3	2	3	2	2.5	2	120	D	22	13	F	SLP1DF02V1A06	SLP1DF02V3A06	0.36
1/4”	3	0.23	0	13	13	13	13	10	10	80	D	22	13	F	SLP1DF02N1B03	SLP1DF02N3A03	0.36
	3	0.23	0	13	13	13	13			130	D	22	13	F	SLP1DF02E1B03	SLP1DF02E3A03	0.36
	3	0.23	0	13	13	13	13	10	10	120	D	22	13	F	SLP1DF02V1B03	SLP1DF02V3A03	0.36
	5	0.65	0	4	2.5	4	2.5	2.5	2	80	D	22	20	F	SLP1DF02N1B05	SLP1DF02N3A05	0.35
	5	0.65	0	4	2.5	4	2.5			130	D	22	13	F	SLP1DF02E1B05	SLP1DF02E3A05	0.35
	5	0.65	0	4	2.5	4	2.5	2.5	2	120	D	22	13	F	SLP1DF02V1B05	SLP1DF02V3A05	0.35
	6	0.8	0	3	2	3	2	2.5	2	80	D	22	13	F	SLP1DF02N1B06	SLP1DF02N3A06	0.35
	6	0.8	0	3	2	3	2			130	D	22	13	F	SLP1DF02E1B06	SLP1DF02E3A06	0.35
	6	0.8	0	3	2	3	2	2.5	2	120	D	22	13	F	SLP1DF02V1B06	SLP1DF02V3A06	0.35
3/8”	5	0.65	0	7	2.5	4	2.5	2.5	2	80	D	22	13	F	SLP1DF02N1C05	SLP1DF02N3A05	0.46
	5	0.65	0	7	2.5	4	2.5			130	D	22	13	F	SLP1DF02E1C05	SLP1DF02E3A05	0.46
	5	0.65	0	7	2.5	4	2.5	2.5	2	120	D	22	13	F	SLP1DF02V1C05	SLP1DF02V3A05	0.46
	6	0.8	0	5	2	3	2	2.5	2	80	D	22	13	F	SLP1DF02N1C06	SLP1DF02N3A06	0.46
	6	0.8	0	5	2	3	2			130	N	22	13	F	SLP1DF02E1C06	SLP1DF02E3A06	0.46
	6	0.8	0	5	2	3	2	2.5	2	120	D	22	13	F	SLP1DF02V1C06	SLP1DF02V3A06	0.46
1/2”	5	0.65	0	6	2.5	4	2.5	2.5	2	80	D	22	13	F	SLP1DF02N1D05	SLP1DF02N3A05	0.43
	5	0.65	0	6	2.5	4	2.5			130	D	22	13	F	SLP1DF02E1D05	SLP1DF02E3A05	0.43
	5	0.65	0	6	2.5	4	2.5	2.5	2	120	D	22	13	F	SLP1DF02V1D05	SLP1DF02V3A05	0.43
	6	0.8	0	4	2	3	2	2.5	2	80	D	22	13	F	SLP1DF02N1D06	SLP1DF02N3A06	0.43
	6	0.8	0	4	2	3	2			130	D	22	13	F	SLP1DF02E1D06	SLP1DF02E3A06	0.43
	6	0.8	0	4	2	3	2	2.5	2	120	D	22	13	F	SLP1DF02V1D06	SLP1DF02V3A06	0.43
