ZCM系列煤气电磁阀

■产品用途     ZCM系列煤气电磁阀是适用于城市煤气、液化石油气、天然气等多重燃气为加热燃烧介质的二位通断切换管路 ，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热 及其它行业的燃气加热自控系统。 ■ZCM系列煤气电磁阀技术参数     产品结构：直动式（口径100以上，二次开阀）     工作介质：煤气、天然气、液化石油气等无腐蚀性气体     介质温度：≤60℃

工作压差：0~0.04Mpa     电源电压：AC220VA其作规则可作特殊订货     使用电压：按JB/T7352-94规定     泄漏量：按JB/T7352-94规定     额定流量系数：按JB/T7352-94·F规定

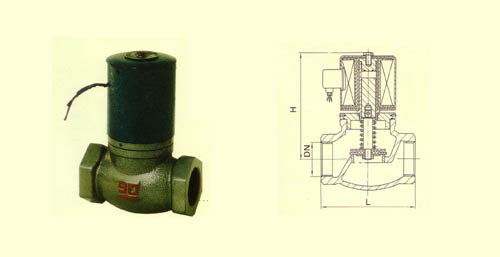

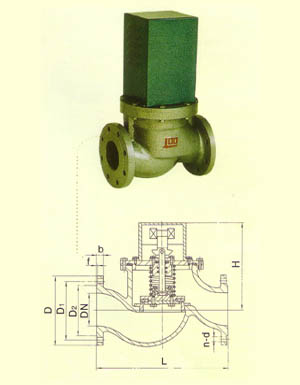

■安装尺寸

公称通径DN 内螺纹连接 法兰连接 外形尺寸 内螺纹 外形尺寸   H L G H L D D1 D2 b f n-d 15 148 92 1/2                 20 148 92 3/4                 25 148 110 1                 32 182 120 1 1/4                 40 182 140 1 1/2                 50 192 162 2                 65       324 250 185 145 118 20 3 4-φ18 80       335 270 200 160 132 20 3 4-φ18 100       475 320 220 180 156 22 3 4-φ18 125       516 360 250 210 184 22 3 4-φ18 150       540 400 285 240 211 24 3 4-φ22 200       540 600 340 295 266 24 3 4-φ22 250       610 750 395 350 319 26 3 4-φ22 300       640 850 445 400 370 26 4 4-φ22
