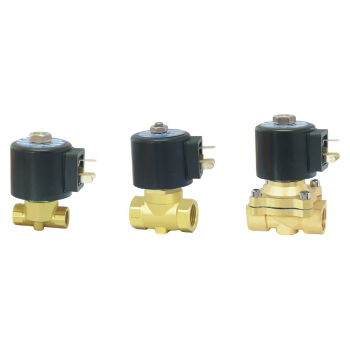

ZCM二位二通零压差系列煤气电磁阀
产品用途
对煤气、天然气等燃烧介质在管路中的自动控制。也可以对底压系统中的其它流体进行控制。
结构特点
一次性和二次性开阀相联系的开阀结构，底压力，无压力开启关闭，流量大。
采用高性能密封件，达到无泄漏。
配管方式
介质流向和阀上箭头保持一致,水平安装，线圈向上
φ25以下规格可配防爆线圈
防爆合格证号：GYB03616X
符合标准:GB3836.1-2000、GB3836.9-1990
防爆标志 Exm1/11T4
技术参数规格表
| 公称通径（mm) |
3 |
5 |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| CV值 |
0.3 |
0.6 |
0.7 |
1.0 |
1.7 |
4.6 |
7.6 |
12 |
20 |
28 |
46 |
75 |
90 |
160 |
| 最大工作压力kgf/cm2 |
5 |
3 |
2.5 |
0.5 |
0.3 |
2.5 |
1.0 |
0.6 |
| 工作介质 |
煤气、天然气、常温气体、中性水液等 |
| 密封材料 |
丁腈橡胶（NBR）氟橡胶（VITON） |
| 介质温度 |
-5～+60℃ |
| 额定电压 |
AC：220V 110V 36V 24V DC：24V 12V |
| 功率 |
15W |
30W |
50W |

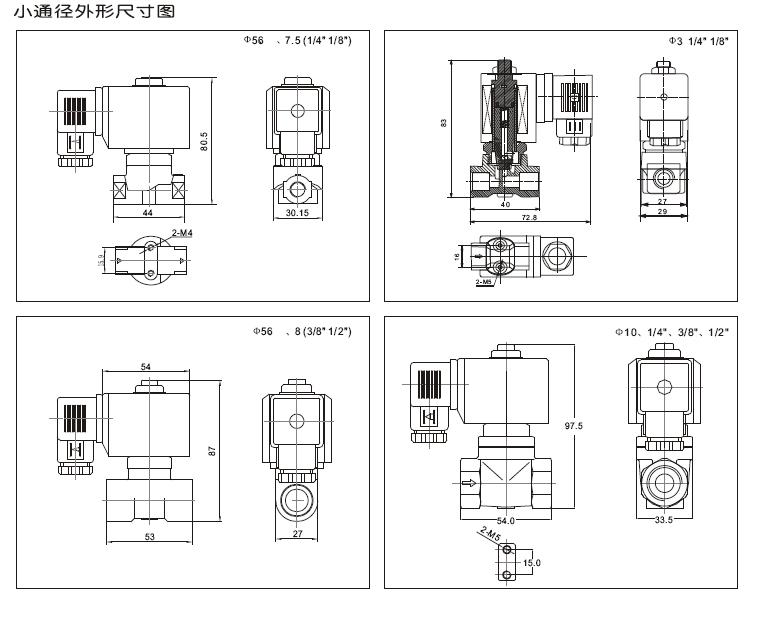

型号规格表（微型系列直动式）〈常闭式〉
| 规格型号 |
流量通径 |
连接尺寸 |
阀体材质 |
| ZCM-3 |
3 |
1/8” |
锻铜 |
| ZCM-3 |
3 |
1/4” |
| ZCM-5 |
5 |
1/8” |
| ZCM-5 |
5 |
1/4” |
| ZCM-5 |
5 |
3/8” |
| ZCM-5 |
5 |
1/2” |
| ZCM-6 |
6 |
3/8” |
| ZCM-6 |
6 |
1/2” |
| ZCM-8 |
7.5（8） |
3/8” |
| ZCM-8 |
7.5（8） |
1/2” |
| ZCM-10 |
10 |
3/8” |
| ZCM-10 |
10 |
1/2” |

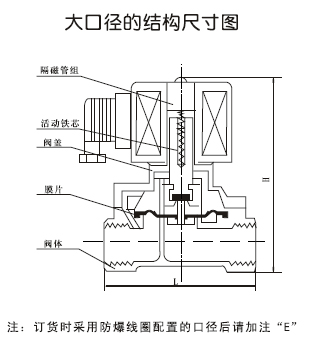

型号规格表（大口径系列直动式）〈常闭式〉
| 规格型号 |
流量通径mm |
连接尺寸 |
长 |
高 |
阀体材质 |
| ZCM-15 |
15 |
1/2” |
69 |
117 |
锻铜 |
| ZCM-20 |
20 |
3/4” |
73 |
123 |
| ZCM-25 |
25 |
1” |
99 |
135 |
| ZCM-32 |
32 |
11/4” |
112 |
175 |
| ZCM-40 |
40 |
11/2” |
123 |
175 |
| ZCM-50 |
50 |
2” |
168 |
209 |
| ZCM-40F |
40 |
2-φ17.5孔径 φ110孔距 |
155 |
210 |
铸铁
|
| ZCM-50F |
50 |
2-φ17.5孔径 φ125孔距 |
200 |
240 |
| ZCM-65F |
65 |
2-φ17.5孔径 φ145孔距 |
|
290 |
| ZCM-80F |
80 |
2-φ17.5孔径 φ160孔距 |
270 |
310 |
| ZCM-100F |
100 |
2-φ17.5孔径 φ180孔距 |
350 |
350 |
