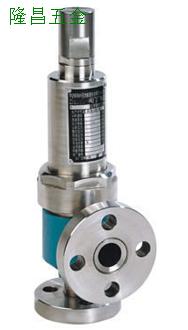

产品名称：	A41Y－160 320弹簧微启封闭式高压安全阀
产品特点：	A41Y-160、320型适用于工作温度≤200℃空气、氮气混合气、水等介质的设备和管路上。A41Y-160P／320P、41Y-160R／320R型适用于工作温≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。

A41Y－160 320弹簧微启封闭式高压安全阀的详细资料：

主要零部件材料 NO. 零件名称 A41Y-160 材料 A41Y-320 A41Y-160P 材料 A41Y-320P A41Y-160P 材料 A41Y-320P 1 法兰 35/35CrMoA 2Cr13 1Cr18Ni9Ti 2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 3 阀体 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 5 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 6 弹簧 50CrVA 50CrVA 包覆氟塑料 50CrVA 包覆氟塑料 7 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 阀盖 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti 9 调整螺杆 45 2Cr13 2Cr13 10 阀帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti   阀座、阀瓣密封面 堆焊 Co 基硬质合金 . 外形尺寸和连接尺寸 型号 公称通径 (DN) do d M D K Z-φd b d1 M1 D 1 K1 Zrφd1 b 1 L L1 ≈ H A41Y-160 (单法兰) 15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85 20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85 25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85 A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285 32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 005 6-26 32 130 135 285 40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 045 6-29 40 165 165 350 50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380 A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285 32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285 40 20 58 M64×3 165 115 6-26 32 65 M80×3 200 145 6-29 40 115 115 350 50 25 70 M80×3 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380
