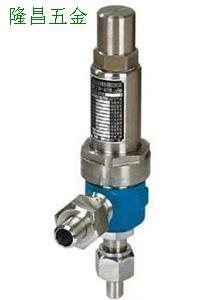

A61H弹簧微启式安全阀图1A61H弹簧微启式安全阀图2

A61H弹簧微启式安全阀

2013-06-17 13:161080询价
价格:¥0.00/台
发送询价
A61H弹簧微启式安全阀





产品名称:
A61H/Y弹簧微启式安全阀
产品特点:
A61H/Y弹簧微启式安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上,A61Y-160P,A61Y-320P型适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上,作为超压保护装置。
  A61H/Y弹簧微启式安全阀的详细资料:

主要零部件材料:

NO. 零件名称 A61H-C A61Y-C材料 A61Y-P材料
1 接头 20 1Cr18Ni9Ti
2 接头螺母 35 1Cr18Ni9Ti
3 阀座 2Cr13 1Cr18Ni9Ti
4 阀体 35/35CrMoA 1Cr18Ni9Ti
5 阀瓣 2Cr13 1Cr18Ni9Ti
6 导向套 2Cr13 1Cr18Ni9Ti
7 弹簧 50CrVA 50CrVA包覆氟塑料
8 阀杆 2Cr13 2Cr13
9 阀盖 ZG230-450 1Cr18Ni9Ti
10 调节螺杆 45 2Cr13
11 阀帽 ZG200-400 1Cr18Ni9Ti
  密封面材料 "Y"型堆焊Co基硬质合金,"H"型堆焊D507

外形尺寸和连接尺寸
公称压力 公称通径
d0 D D1 D2 L L1 H
16 10 6 17 14 12 115 135 78
15 8 22 18 16 115 135 85
20 10 28 22 20 115 135 135
25 12 35 26 24 160 165 142
32 10 6 17 14 12 115 135 80
15 8 25 17 15 115 135 90
20 10 30 22 20 115 135 140
25 12 38 26 24 160 165 148
