概述

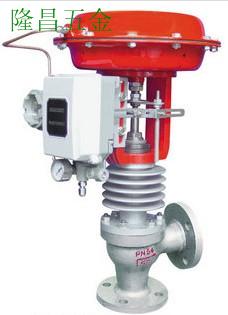

ZAZS/ZAZSC型电动角形调节阀由DKZ电动执行机构和角形调节阀组成，以220V Ac电源为动力，接受0～10mA或4～20mA标准信号，驱使阀门开度与此操作信号相应。阀体为角形单导向结构。流路简单，便于清洗，阻力小，适用于高粘度，含有悬浮物和颗粒状介质流体的调节，不结焦、粘结、堵塞。其变形的特殊产品有耐腐蚀、耐高、低温和波纹管密封电动角形调节阀和调节断型（ZAZS3ZAZS3C）的电动角形阀。
主要技术参数
|
公称通径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
1.6 2.5
4.0 6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
公称压力 MPa
|
4.0 6.4
|
|
执
行
机
构
|
ZAZSⅡ型
|
DKZ-310
|
DKZ-310
|
DKZ-310
|
DKZ-410
|
|
|
ZAZSCⅢ型
|
|
|
|
|
|
|
有效推力(N)
|
400
|
1000
|
4000
|
6400
|
6400
|
|
工作行程mm
|
10
|
16
|
25
|
40
|
60
|
|
输入信号范围
|
Ⅱ型：0 10mA DC Ⅲ型:4～20mA DC
|
|
允许压差(MPa)
|
1.0～3.8
|
1.6
|
1.0
|
2.5
|
1.6
|
1.5
|
1.0
|
0.65
|
0.41
|
0.3
|
0.16
|
|
流量特性
|
直线，等百分比
|
|
上阀盖型式
|
普通型（常温型） 热片型（中温型）
|
|
介质温度℃
|
-20℃～+250（常温型）、-40～+450（中温型）
|
|
可调比
|
R＝30：1
|
|
法兰标准
|
JB79-59
|
|
输入阻抗
|
Ⅱ型：200 Ⅲ型：250
|
性能指标
|
项目
|
指标值
|
项目
|
指标值
|
|
基本误差％
|
≤±3.5
|
纯滞后
|
≤IS
|
|
回差％
|
≤2.5
|
始终点偏差％
|
≤±2.5
|
|
死区％
|
≤2.5
|
额定行程偏差％
|
+2.5
|
|
|
|
允许泄漏量L/H
|
1×10-4×阀的额定流量
|
外形尺寸
|
公称通径
|
D
|
B
|
L
|
H(mm)
|
H
|
|
PN40
|
PN64
|
常温
|
中温
|
|
20
|
460
|
230
|
85
|
100
|
838
|
918
|
H1=L
|
|
25
|
460
|
230
|
95
|
115
|
809
|
889
|
|
32
|
460
|
230
|
115
|
130
|
|
