Z45T铸铁暗杆楔式闸阀
| 本阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的气、蒸汽、水、油类介质的管路上作启闭用。 |
一、性能规范
|
型号 |
公称压力（MPa） |
试验压力（MPa） |
工作温度（℃） |
适用介质 |
|
|
强度（水） |
密封（水） |
||||
|
Z45T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
蒸汽、水 |
|
Z45W-10 |
≤100 |
油品、煤气 |
|||
二、主要零件材料
|
零件名称 |
材料 |
|
|
Z45T-110 |
Z45W-10 |
|
|
阀体、阀盖 |
灰铸铁 |
灰铸铁 |
|
阀板 |
灰铸铁+黄钢 |
灰铸铁 |
|
阀杆 |
碳钢 |
碳钢 |
|
手轮 |
灰铸铁 |
灰铸铁 |
|
阀杆螺母 |
青钢 |
青钢 |

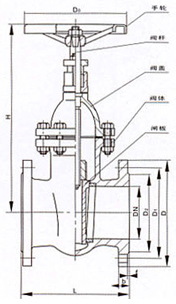

三、外形尺寸和连接尺寸
|
型号 |
公称通径DN（mm） |
尺寸 |
重量（kg） |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
|||
|
Z45T-10 |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-18 |
240 |
140 |
16.5 |
|
50 |
178 |
160 |
125 |
100 |
20-3 |
4-18 |
295 |
160 |
20 |
|
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-18 |
320 |
160 |
25 |
|
|
80 |
203 |
195 |
160 |
135 |
22-3 |
4-18 |
350 |
200 |
33 |
|
|
100 |
229 |
215 |
180 |
155 |
22-3 |
8-18 |
390 |
200 |
44 |
|
|
125 |
250 |
250 |
210 |
185 |
24-3 |
8-18 |
440 |
240 |
60 |
|
|
150 |
270 |
280 |
240 |
210 |
24-3 |
8-23 |
490 |
240 |
98.5 |
|
|
200 |
292 |
330 |
295 |
265 |
26-3 |
8-23 |
620 |
320 |
135 |
|
|
250 |
330 |
390 |
350 |
320 |
28-3 |
12-23 |
680 |
320 |
185 |
|
|
300 |
356 |
440 |
400 |
368 |
28-3 |
12-23 |
880 |
400 |
|
|
|
350 |
381 |
500 |
460 |
428 |
30-3 |
16-23 |
888 |
400 |
|
|
|
400 |
406 |
565 |
515 |
482 |
32-3 |
16-25 |
|
500 |
|
|
|
450 |
432 |
615 |
565 |
532 |
32-3 |
20-25 |
|
500 |
|
|
|
500 |
457 |
670 |
620 |
585 |
34-3 |
20-25 |
|
500 |
||
声明：本文中所有文字、数据、图片均只适用于参考。
