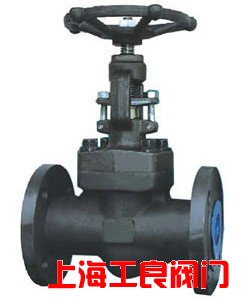

锻钢截止阀J41H
产品介绍：
锻钢截止阀主要用来接通或截断管路中的介质，一般不用于调节流量。
声明：本文中所有文字、数据、图片均只适用于参考。
应用范围：
锻钢截止阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
阀瓣可变换为节流型、针型、球型和止回阀。
结构特点：
锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
标准规范：
设计制造标准：GB/T12235、APl602、BS5352、ASME B16.34。
结构长度标准：GB/T 12221-2005
连接端标准：承插端符合ASME B16.11，螺纹端符合ASME B1.20.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、APl598
零件材料与工况：
| 序号 | 零件名称 | CStoASTM | AStoASTM | SS toASTM | |
| TypeAl05 | TypeAl82F22 | TypeAl82 F304 | TypeAl82 F316(L) | ||
| l | 阀体 | A105 | A182F22 | A182 F304(L) | A182 F316fLl |
| 2 | 阀瓣 | A276420 | A276 304 | A276 304fLl | A276 316fLl |
| 3 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316fLl |
| 4 | 密封座 | A105 | A182F304 | A1 82 F304(L1 | A182 F316fLl |
| 5 | 密封环 | A182 F304L | A182 F316fLl | ||
| 6 | 阀盖 | A105 | A182F22 | A182F 304fL) | A182 F 316fLl |
| 7 | 圆柱销 | A276 420 | |||
| 8 | 垫圈 | A105 | A182 F22 | A182 F304(L) A182 F316(L) | |
| 9 | 提升螺母 | A1942H | A194 4 | A194 8 A194 8M | |
| 10 | 填料 | 柔性石墨 | SS+PTFE | ||
| 11 | 填料压套 | A276 420 | A182 F304 | ||
| 12 | 填料压板 | A216 WCB | A35l CF8 | ||
| 13 | 活节螺栓 | A19387 | A193816 | A19388 |
A19388M |
| 14 | 螺母 | A194 2H | A194 4 | A194 8 |
A194 8M |
| l5 | 阀杆螺母 | A276—410 | |||
| l6 | 手轮 | A197 | |||
| l7 | 铭牌 | SS | |||
| 18 | 螺母 | A194 2H | A194 4 | A194 8 |
A194 8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
