J41N燃气截止阀_供应产品_上海工良阀门厂

价格:￥210.00/台
品牌:J41N燃气截止阀

J41N燃气截止阀

产品性能规范 Products Perfomance specification一、用途和性能规范

压力等级		常温试验压力（Mpa)
		壳体	密封	低气压密封
公称压力(Mpa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
适用温度		-40~+80℃
适用介质		天然气，液化石油气等

本阀门使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置

二、操作原理和结构说明

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。

2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.

三、主要零件材料:

零件名称	材料
阀体阀盖	碳素钢 WCB
阀杆	铬不锈钢 Cr13
阀瓣	25# 密封面尼龙 1010
阀杆螺母	青铜
填料	增强聚四氟乙烯成形
垫片	XB450
手轮	球墨铸铁

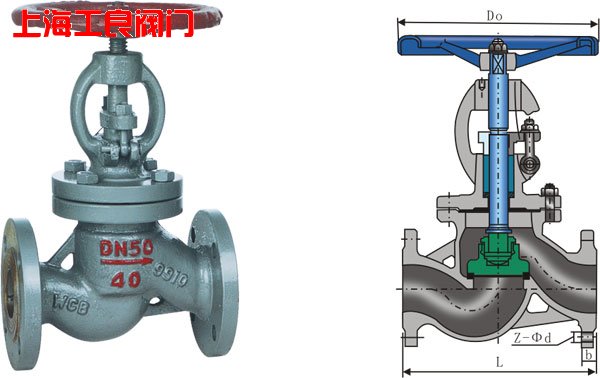

四、主要外形尺寸和连接尺寸:

DN	L	D	D1	D2	b	f	z-d	H	D0
15	130	95	65	45	16	2	4-*14	207	120
20	150	105	75	55	16	2	4-*14	217	120
25	160	115	85	65	16	2	4-*14	219	120
32	190	135	100	75	18	2	4-*18	280	160
40	200	145	110	85	18	3	4-*18	330	200
50	230	160	125	100	20	3	4-*18	350	240
65	290	180	145	120	22	3	8-*18	400	280
80	310	195	160	135	22	3	8-*18	430	320
100	350	135	190	160	24	3	8-*23	465	360
125	400	270	220	188	28	3	8-*25	558	400
150	480	300	250	218	30	3	8-*25	611	400
200	600	360	310	278	34	3	12-*25	710	450

声明：本文中所有文字、数据、图片均只适用于参考。
