GI系列高真空蝶阀:



GI系列高真空蝶阀用于接通或切断真空管路中的气流；阀门开闭有锁定功能

适用的工作介质为为纯净空气和非腐蚀性气体。



高真空蝶阀主要零件材料：



阀体、阀盖、阀杆：碳钢或不锈钢。

密封件：丁腈橡胶、氟橡胶。



高真空蝶阀主要技术性能：

适用范围(Pa)	105～1.3×10-4Pa
阀门漏率(Pa.L/S)	≤1.3×10-4Pa.L/S.
适用温度(℃)	-25～+70℃(丁腈橡胶) -30～+150℃(氟橡胶)
安装方向	任意
法兰标准	B919

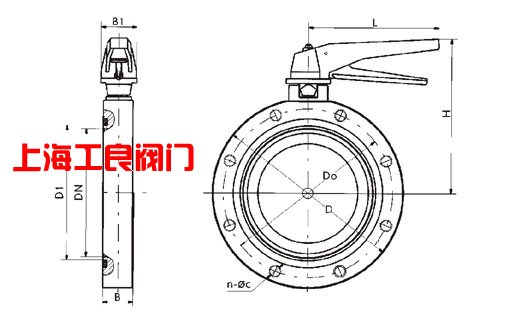

高真空蝶阀外形及连接尺寸：

型号	DN	D	Do	D1	B	H	B1	L	n-φc
GI-32	32	78	64	36	22	32	36	115	4-φ7
GI-40	40	85	70	44	22	40	36	115	4-φ7
GI-50	50	110	90	55	22	50	36	114	4-φ9
GI-65	65	125	104	70	26	131	38	135	4-φ9
GI-80	80	1432	124	85	30	140	38	135	4-φ9
GI-100	100	170	145	105	30	153	38	135	4-φ12
GI-150	150	220	195	156	35	179	40	165	8-φ12
GI-200	200	275	250	208	40	208	40	185	8-φ12
GI-250	250	330	300	254	45	234	45	300	8-φ14
GI-300	300	380	351	308	55	300	55	350	8-φ14
GI-400	400	500	465	408	60	340	60	500	8-φ17

声明：本文中所有文字、数据、图片均只适用于参考。
