GID系列电动高真空蝶阀:

GID系列电动高真空蝶阀以回转型、电子调节式电动阀门驱动装置，通过外接电源的切换(用或外部输入信号，驱动阀杆与阀板执行启闭动作。

适用的工作介质为纯净空气和非腐蚀性气体。



电动高真空蝶阀主要零件材料：



阀体、蝶门、阀杆：碳钢或不锈钢

密封件：丁腈橡胶或氟橡胶



电动高真空蝶阀主要技术性能：

适用范围(Pa)	105～1.3×10-4Pa
阀门漏率(Pa.L/S)	≤1.3×10-4Pa.L/S.
适用温度(℃)	-25～+70℃(丁腈橡胶) -30～+150℃(氟橡胶)
电　　源V/Hz	220V/50Hz
控制电路	标准出厂：AC220V/50Hz开关型 特殊指定：AC380V；DC24V开关型 4～20mA DC调节型
信号反馈	标准出厂：带无源触点型 特殊指定：4～19mA DC调节型
安装位置	任意
法兰标准	JB919

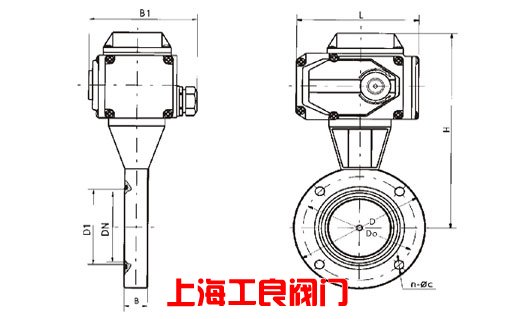

电动高真空蝶阀外形及连接尺寸：

型号	DN	D	Do	D1	B	H	B1	L	n-φc
GID-40	40	85	70	44	22	183	139	157	4-φ7
GID-50	50	110	90	55	21	195	137	157	4-φ7
GID-65	65	125	105	70	26	203	139	157	4-φ9
GID-80	80	145	125	85	30	213	139	157	4-φ9
GID-100	100	170	145	105	30	231	137	157	4-φ12
GID-150	150	220	195	156	35	251	139	157	8-φ12
GID-200	200	275	250	208	40	315	147	207	8-φ11
GID-250	250	330	300	258	45	343	147	207	8-φ14
GID-300	300	380	350	308	55	368	147	207	8-φ14
GID-400	400	500	465	408	60	451	182	256	8-φ18
GID-500	500	600	565	510	80	535	183	281	12-φ11

声明：本文中所有文字、数据、图片均只适用于参考。
