产品概述:
TYFZ型煤气调压阀组适用于炼铁厂高炉系统,通过对气体介质流量调节来保证炉顶压力稳定在一定范围内。安装于除尘装置(湿式除尘或干式除尘)之后的净煤气管道上。也适用于其它需要能过流量,压力调节保持稳定生产的气体介质管路系统。
结构特点及用途:

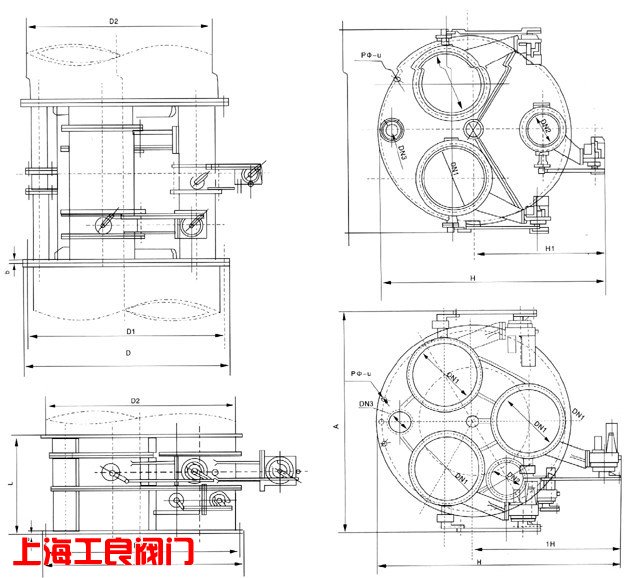

TYFZ型煤气调压组由ZAJW-1型自动调节蝶阀及常通管组成。在使用中一般用一台ZAJW-1型自动调节蝶阀通过DDZ型电动单元组合仪表进行自动控制,其余二台(或三台)ZAJUW-1型自动调节蝶阀由阀门配制的电动执行器通过仪表盘上的手动操作器制进行粗调,以达到对系统流量的压力之调节,TYFZ型煤气调夺阀组适用于高炉系统及其它需要通过流量。压力调节保持稳定生产的系统。本阀组安装水平管道上时无方向要求,但常通管应置于阀组下方,以保证在系统温度下降时冷凝水的排出,安装在垂直管道上时应考虑电动执行器的工作位置。
主要零件材料
零件名称 |
阀体 |
蝶板 |
阀杆 |
连接筒 |
大小法兰 |
密封垫 |
材料 |
碳素钢 |
碳素钢 |
合金钢 |
碳素钢 |
碳素钢 |
石棉橡胶 |
技术性能
阀组型号 |
介质温度℃ |
介质压力MPa |
介质流量m3/h |
阀门转角 |
备注 |
TYFZ-10 |
≤350 |
-0.05 |
-30000 |
0-9° |
|
TYFZ-30 |
″ |
-0.07 |
47000-57000 |
0-9° |
|
TYFZ-38 |
″ |
-0.07 |
68000-85000 |
0-9° |
|
TYFZ-65 |
″ |
-0.1 |
111000-130000 |
0-9° |
|
TYFZ-75 |
″ |
-0.15 |
137000-157000 |
0-9° |
|
TYFZ-90 |
″ |
-0.2 |
170000 |
0-9° |
|
TYFZ-100 |
″ |
-0.2 |
187000 |
0-9° |
|
TYFZ-125 |
″ |
-0.25 |
205000 |
0-9° |
|
TYFZ-135 |
″ |
-0.25 |
250500 |
0-9° |
|
性能参数
DN |
电动执行机构 |
电源电压、输入信号电流 |
单程(90℃)启动时间 |
|
型号 |
输出力矩 |
|||
250 |
DKJ-210或DJK-210Q |
100N.m |
DDZ-Ⅱ型 DDZ-Ⅲ型 |
25 |
300 |
25 |
|||
350 |
DKJ-310或DJK-310Q |
240N.m |
||
400 |
25 |
|||
450 |
||||
600 |
DKJ-410或DJK-410Q |
600N.m |
25 |
|
700 |
||||
800 |
DKJ-510或DJK-510Q |
1400N.m |
||
900 |
25 |
声明:本文中所有文字、数据、图片均只适用于参考。
