本阀门是一种气动切断式的截止阀，常开型的气动波纹管切断阀，在工作状态电磁阀通电打开气源阀门开启，即断电. 电磁阀 自动排气阀门自动关闭，与远距离的控制台（微机）配套使用，利用气源控制阀门的开启和关闭。
双重的蜜蜂设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄露，保证阀杆的零泄露，提供无需维修条件。
当事故发生时，阀门线圈瞬时断电，触发二位三通电磁阀快速排气并进入自锁状态。此时，即使撤区电源. 气源。阀门仍处于关闭状态不会重新自动打开。
当工作人员处理事故时，必须是无气源压力，无电源的状态下进行维修，事故处理完后，人工重新开启阀门，才会恢复供气，即通电通气。
阀门采用先导式阀瓣，开启轻松灵活，即使压力达到1.6MPa开启也 十分轻松，当执行器给压时，先导阀开启。当执行器卸压时本阀自动关闭，本阀采用止回阀原理，只能单向截断，安装时必须注意阀门流向道标志（本阀流道方向高进低出）

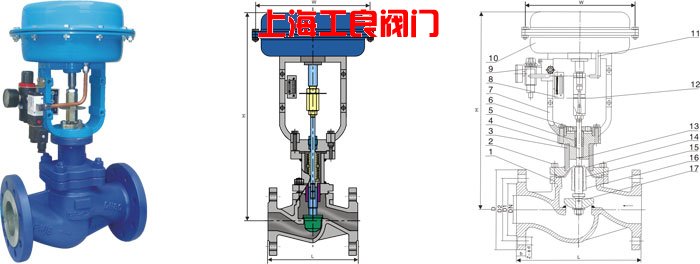

主要零部件材质 Main parts materials
声明：本文中所有文字、数据、图片均只适用于参考。
序号
名称及规格
材质
1
阀体
GS-C25
2
六角螺母
35#
双头螺栓M12×45
35#
3
阀盖
25#
4
阀杆
1Cr18Ni9
5
石墨填料Φ20× Φ12 × 5
Jc68
6
压盖子
25#
7
执行器支架
25#
8
刻度尺
AL-05
安装规范INSTALLTION SPECIFICATION
WZHB气动切断阀通常安装在被监控区室外供气管道上，本阀不宜露天安装，如户外安装时应配置防护罩，防止本阿飞遭雨水浸渍而意外损坏，安装时请留意阀体上标致的流动方向，并参照一下图列进行安装：
序号
名称及规格
材质
9
空气过滤器 电磁阀
AL-05
10
气动执行器（ZHB型）
25#
11
紫铜进气管
Cu-CATH-1
12
刻度盘
25#+镀锌
13
限位销
304
14
波纹管连接盖
304
15
双层波纹管
304
16
波纹管垫川
304
17
球型阀瓣
Cr13 304
| 规格 | 安装规范 |
|
|
| DN15-DN100 | 可以(YES) | 可以(YES) | |
| DN125-DN400 | 可以(YES) | 不可以(NO) | 不可以(NO) |
| 安装图列 |  |
 |
 |
| 性能规范表 | |||
| 公称压力 | 1.6 | MPa | |
| 试验压力 | 强度试验 | 2.4 | |
| 上密封试验 | 1.76 | ||
| 密封试验 | 1.76 | ||
| 气密封试验 | 0.6 | ||
| 最高工作温度 | -29~+300 | ℃ | |
| 适用介质 ： 水 ，蒸汽 ，热油等 | |||
| 技术数据表 | ||
| 驱动方式 | 隔膜式执行器 | |
| 电气动 气开式 单作用 | ||
| 关闭时间 | 少于1秒 ≤1S | |
| 执行器工作压力 | ≥0.5 | MPa |
| 流量 | 0-12 | M/h |
| 工作压力 | 0.1-1.6 | MPa |
| 电磁阀电压 电流 | 直流:DC24V4-20mA 交流:AC220V | |
| 电磁阀防爆等级 | EexmllT4/EexllT5 | |
