锻钢法兰端阀门

2015-03-04 11:101130询价
价格:￥1540.00/台
品牌:锻钢法兰端阀门
发送询价
  “上海工良阀门”    百度一下

锻钢法兰阀门有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。



 法兰端截止阀

法兰端闸阀

法兰止回阀



法兰端阀门设计结构和特征

法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。

采用以下结构

全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

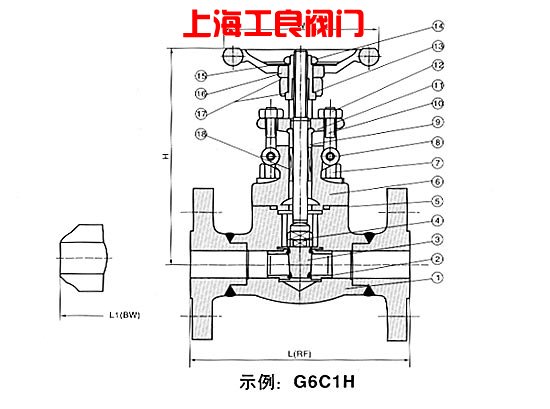

锻钢法兰端闸阀 150Lb-600Lb

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A273 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS 1/2 3/4 1 11/4 11/2 2
L(RF)
L1(BW)		 150Lb 108 117 127 140 165 203
300Lb 145 152 165 178 190 216
600Lb 165 190 216 229 241 292
H（开） 150,300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150 RTJ 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300 RTJ 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600 RTJ 5.9 7.4 10.4 16.2 17.5 18.3
BW 4.5 5.1 8.2 10.5 12.4 20.1

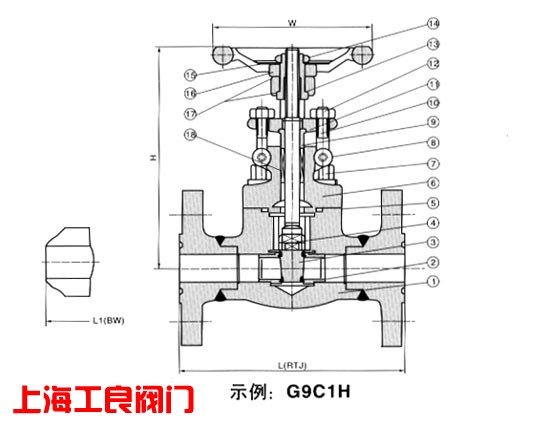

锻钢法兰端闸阀 900Lb-1500Lb

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A273 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900-1500Lb 216 229 254 279 305 371
L1(BW) 900-1500Lb 216 229 254 279 305 368
H（开） 197 197 236 246 283 330
W 125 125 160 160 180 200
重量 RTJ 7.2 11.5 15.6 16.2 22.6 32.8
BW 5.2 9.3 12.4 13.8 18.9 27.5

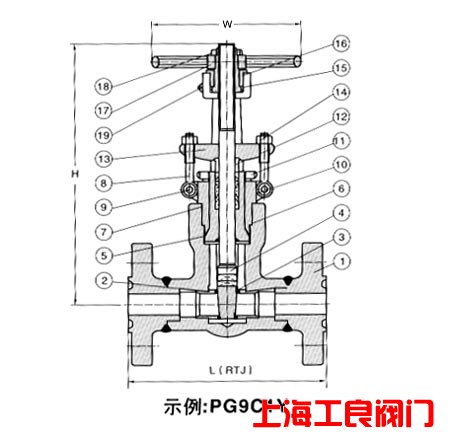

法兰端压力自紧式闸阀 900Lb-2500Lb

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 密封环 A276 410 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 密封座 A105N A182 F304 A182 F304(L) F316(L)
6 密封环 A276 304L A276 316(L)
7 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
8 活节螺栓 A193 B7 A193 B16 A193 B8(M)
9 圆柱销 A276 F420 A182 F304
10 填料 柔性石墨 PTFE
11 提升螺母 A194 2H A194 4 A194 8 A194 8M
12 轴承压盖 A276 F410 A182 F304
13 手轮 A105 A182 F304
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 阀杆螺母 A276-420
16 轴承压盖 A194 2H A194 4 A194 8 A194 8M
17 手轮 A197
18 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
19 黄铜油杯 Brass
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900～1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H（开） 900～1500Lb 216 250 270 320 350 445
2500Lb 321 321 321 373 406 495
W 160 160 180 200 250 280
重量 900～1500Lb 19.6 21.5 25.7 37.8 48.5 99.8
2500Lb 21.5 24.7 30.4 48.1 58.1 130.0

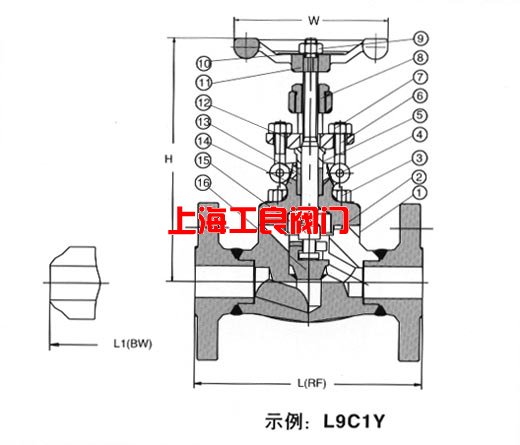

锻钢法兰端截止阀150Lb-600Lb

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 垫片 316夹柔性石墨 316夹PTFE
3 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 420
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A105 A182 F304
13 填料 柔性石墨 PTFE
14 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ)
L1(BW)		 150 180 117 127 140 165 203
300 152 178 203 216 229 267
600 165 190 216 229 241 292
H（开） 150,300 166 171 207 240 258 330
600 171 207 240 258 330 380
W 100 100 125 160 160 180
重量 150 RTJ 4.5 6.9 9.8 13.5 19. 5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300 RTJ 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600 RTJ 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9

锻钢法兰端截止阀150Lb-600Lb

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 垫片 316夹柔性石墨 316夹PTFE
3 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 420
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A105 A182 F304
13 填料 柔性石墨 PTFE
14 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900-1500Lb 216 229 254 279 305 371
L1(BW) 900-1500Lb 216 229 254 279 305 368
H（开） 207 207 240 258 330 355
W 125 125 160 160 180 200
重量 RTJ 8.0 13.2 17.4 19.0 24.5 31.0
BW 5.2 10.0 14.6 15.8 20.5 27.8

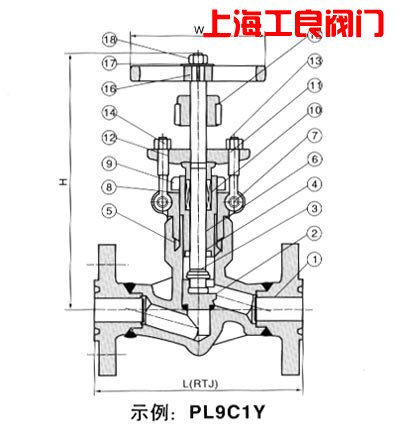

锻钢自密封截止阀900Lb-2500Lb

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type A182  F22 Type A182 F304(L) Type A182 F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
4 密封座 A105N A182 F304 A182 F304(L) A182 F316(L)
5 密封环 A182 F304 A182 F304(L) F316(L)
6 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
7 圆柱销 A276 420 A182 F304
8 垫圈 A105 A182 F22 A182 F304(L) A182 F316(L)
9 提升螺母 A194 2H A194 4 A194 8 A193 B8M
10 填料 不锈钢+柔性石墨
11 填料压套 A276 410 A182 F304
12 填料压板 A105 A182 F304
13 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
14 螺母 A194 2H A194 4 A194 8 A194 8M
15 阀杆螺母 A273 420
16 手轮 A197
17 铭牌 SS
18 螺母 A194 2H A194 4 A194 8 A194 8M
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900～1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H（开） 900～1500Lb 318 318 318 398 408 524
2500Lb 333 333 333 410 420 524
W 160 160 180 200 250 280
重量 900～1500Lb 15.5 16.9 18.9 28.9 32.3 52.8
2500Lb 18.0 20.5 23.0 36.1 45.0 81.5

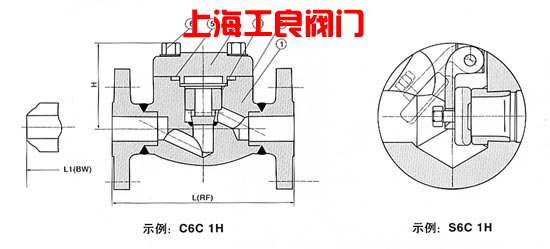

锻钢法兰端止回阀 150Lb-600Lb

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 铭牌 SS
3 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
4 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 螺栓 A193 B7 A193 B16 A193 B8(M) A193 B8(M)
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ)
L1(BW)		 150 108 117 127 140 165 203
300 152 178 203 216 229 267
600 165 190 216 229 241 292
H 150,300 61 61 79 95 103 118
600 61 79 95 103 118 135
重量 150 RTJ 2.56 3.37 4.37 8.17 8.94 12.64
BW 1.70 1.90 2.10 5.12 5.50 7.89
300 RTJ 2.73 3.65 4.74 8.77 9.60 13.70
BW 1.90 2.10 3.00 5.12 6.60 7.85
600 RTJ 3.00 4.00 5.83 9.47 10.10 15.6
BW 2.00 3.12 4.25 7.25 8.56 13.60

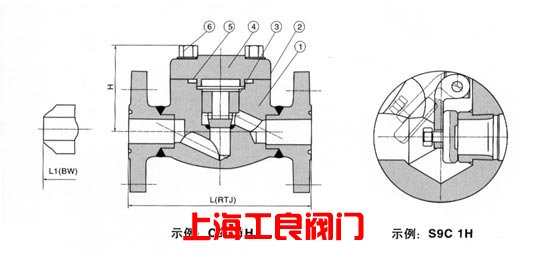

锻钢法兰端止回阀 150Lb-600Lb

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 铭牌 SS
3 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
4 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 螺栓 A193 B7 A193 B16 A193 B8(M) A193 B8(M)
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 216 229 254 279 305 371
L1(BW) 216 229 254 279 305 368
H 79 79 95 104 120 139
重量 RTJ 8.5 10.5 15.7 20.8 27.2 33.0
BW 6.4 8.0 13.2 17.8 24.2 29.7

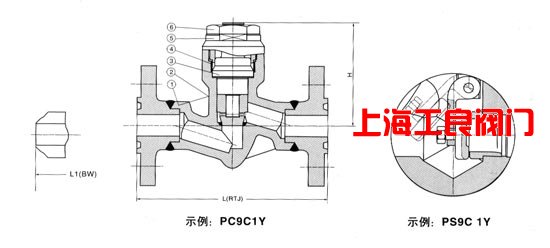

法兰端自密封升降式止回阀 900Lb-2500Lb

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 升降式 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 密封座 A105 F22 A182 F304(L) F316(L)
4 密封环 A182 F304 08F A276 304L A276 316L
5 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
