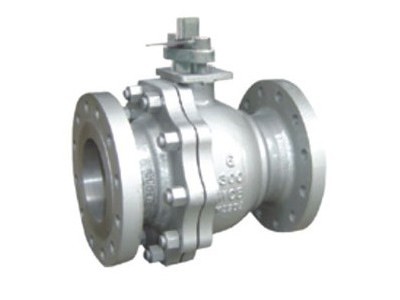

浮动式球阀
上海意威阀门专业生浮动式球阀,法兰浮动式球阀,丝扣浮动式球阀,不锈钢浮动式球阀,铸钢浮动式球阀,碳钢浮动式球阀
Q41F/H浮动式球阀浮动球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
| 浮动球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。浮动球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。 | |
| 特点 | |
| 1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。 2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。 3、阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀杆因管道内压力 而吹 出，同时聚四氟乙烯（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。 4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。 5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。 6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。 | |
| 浮动球球阀的密封面结构 | |
| 浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩，为了尽量改善此种情况，本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计，利用管道内压力推动球体，帮助密封。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀，考虑到介质压力不能确保阀座可靠密封，而预紧力长期使用后又会衰减，故对于低压、超低压或真空工况用球阀，采用弹簧加载的阀座密封结构，能确保球阀长期可靠的密封。 | |
| 浮动球球阀的其它结构(详见《球阀简介》) | |
| 1、全通径及缩径结构。 2、阀座防冲刷结构。 3、自泄压结构。 4、防静电结构。 5、耐火结构。 6、阀杆防冲出结构。 | |
| 技术参数 | |
| |
| |
| 流量特性 |
| O型浮动式切断球阀的流量特性为快开特性，特性曲线如下图所示。 |
|
| 外形及连接尺寸 |
|
