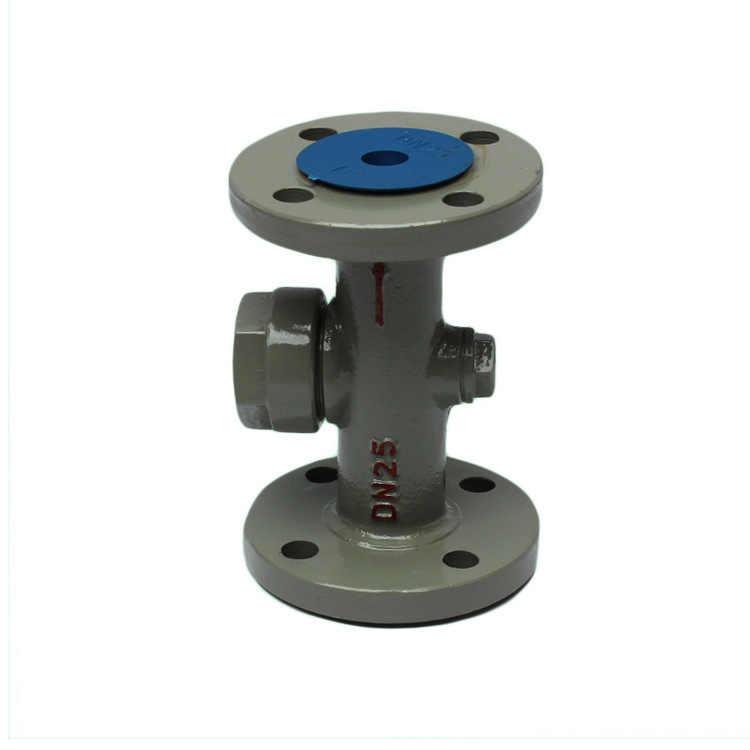

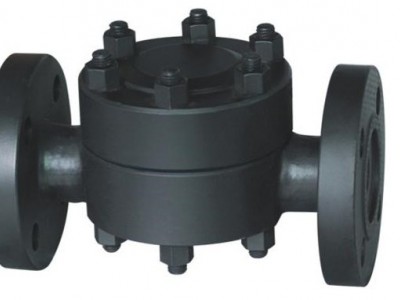

进口圆盘式疏水阀

OKE圆盘式疏水阀概述

进口热动力圆盘式疏水阀，（Thermal power disc type drain valve），也叫热动力圆盘式疏水器，热动力圆盘式蒸汽疏水阀，热动力圆盘式蒸汽疏水器，是根据热动力学原理，利用蒸汽和凝结水的热动力学不同热性，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻气排水目的。广泛用于蒸汽主管道，伴热管线、夹套锅及各种小型蒸汽设备。

圆盘式蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

OKE圆盘式疏水阀特征

1、该阀体积小，重量轻，安装简便。

2、耐腐蚀，耐磨损，使用寿命长。

3、间断排放凝结水。

4、内置大流通面积过滤网，确保无故障工作。

5、可在线更换内件和在线清理杂质，维护方便。

OKE圆盘式疏水阀详细参数

口径 DN15～300mm

压力 PN10～PN400

适用温度 -40～+500℃

适用介质 饱和蒸汽,凝结水

连接方式 螺纹，法兰或者焊接

阀结构 圆盘式

阀体材质 铸钢、不锈钢、铬钼钢、铬钼钒钢。

内件材质304、316

流动方向 单向

用途 疏水

驱动方式  自动

类型  直通式
