GUQ气动真空球阀
GUQ型气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空（压力）系统管道路中的介质流。
【 主要零部件材料 】
|
阀体
|
阀杆
|
阀盖
|
密封件
|
|
不锈钢
|
不锈钢
|
不锈钢
|
PPL、氟橡胶、丁腈橡胶、四氟乙烯
|
【 原理 】
GUQ型气动高真空球阀采用气动执行器驱动阀杆转90o达到开关目的.
【 主要技术性能 】
|
阀门漏率
|
≤1.3×10-4Pa.L/S.
|
|
适用温度
|
-30～+150℃
-30～+150℃（PPL密封） |
|
气源压力
|
0.4～0.6MPa
|
|
适用范围
|
|
|
连接型式
|
使用压力范围（Pa）
|
|
活套法兰（GB6070）
|
0.6×106～1.3×10-4
|
|
焊接法兰（GB6070）
|
1.6×106～1.3×10-4
|
|
快卸法兰（GB4982）
|
0.1×106～1.3×10-4
|
|
螺纹连接
|
1.6×106～1.3×10-4
|
【 特点 】
1、结构紧凑，重量轻，外形简洁、美观；2、该GUQ型气动高真空球阀既能适用高真空，又能适用一定的正压力下使用；由于球阀全通导，又能达到超高真空要求，所以 也能适用于加速器真空系统。3、密封结构设计独特，改变了球阀不能满足高真空、超高真空的现状；4、开关扭矩小，配置气动执行器小，工作稳定、可靠；
【 主要外形连接尺寸 】 单位：mm

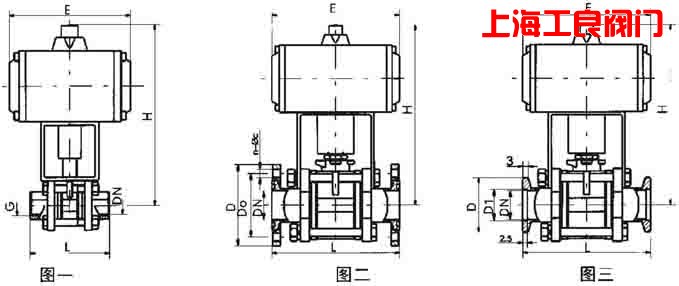

◆ 快卸法兰连接 （ GB4982 ）（ 图三 ）
|
型号
|
DN
|
D1
|
D
|
H
|
E
|
L
|
|
GUQ-10（KF）
|
10
|
12.2
|
30
|
153
|
104
|
84
|
|
GUQ-16（KF）
|
16
|
17.2
|
30
|
155
|
104
|
84
|
|
GUQ-25（KF）
|
25
|
26.2
|
40
|
163
|
140
|
114
|
|
GUQ-32（KF）
|
32
|
34.2
|
55
|
180
|
140
|
140
|
|
GUQ-40（KF）
|
40
|
41.2
|
55
|
186
|
140
|
160
|
|
GUQ-50（KF）
|
50
|
52.2
|
75
|
233
|
164
|
170
|
|
型号
|
DN
|
D
|
Do
|
H
|
E
|
L
|
n-φc
|
|
GUQ-10（F）
|
10
|
55
|
40
|
153
|
105
|
84
|
4-φ6.6
|
|
GUQ-16（F）
|
16
|
60
|
45
|
155
|
130
|
84
|
4-φ6.6
|
|
GUQ-25（F）
|
25
|
70
|
55
|
163
|
165
|
114
|
4-φ6.6
|
|
GUQ-32（F）
|
32
|
90
|
70
|
180
|
165
|
140
|
4-φ9
|
|
GUQ-40（F）
|
40
|
100
|
80
|
186
|
190
|
160
|
4-φ9
|
|
GUQ-50（F）
|
50
|
110
|
90
|
233
|
190
|
170
|
4-φ9
|
|
GUQ-63（F）
|
63
|
130
|
110
|
272
|
250
|
195
|
4-φ9
|
|
GUQ-80（F）
|
80
|
145
|
125
|
351
|
250
|
203
|
8-φ9
|
|
GUQ-100（F）
|
100
|
165
|
145
|
370
|
280
|
280
|
8-φ9
|
螺纹连接的外形及连接尺寸 （ 图一 ）
|
型号
|
DN
|
G
|
H
|
E
|
L
|
|
GUQ-10（G）
|
10
|
1/4"
|
153
|
104
|
68
|
|
GUQ-16（G）
|
16
|
1/2"
|
155
|
104
|
72
|
|
GUQ-20（G）
|
20
|
3/4"
|
160
|
104
|
82
|
|
GUQ-25（G）
|
25
|
1"
|
163
|
140
|
90
|
|
GUQ-32（G）
|
32
|
1-1/4"
|
180
|
140
|
112
|
|
GUQ-40（G）
|
40
|
1-1/2"
|
186
|
140
|
120
|
|
GUQ-50（G）
|
50
|
2"
|
233
|
164
|
145
|
|
GUQ-63（G）
|
63
|
2-1/2"
|
272
|
164
|
185
|
|
GUQ-80（G）
|
80
|
3"
|
351
|
190
|
210
|
|
GUQ-100（G）
|
100
|
4"
|
370
|
190
|
268
|
