D41J、D341J法兰衬胶蝶阀
设计与制造：GB12238
结构长度：GB12221（13系列）
法兰连接尺寸：GB4216
部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆
一、用途
|
密封圈材料代号
|
适用温度
|
适用介质
|
|
NR
|
≤85℃
|
水、空气、酸碱类
|
|
CR
|
≤85℃
|
水、煤气、酸碱类
|
|
NBR
|
≤100℃
|
水、油品
|
|
CPDM
|
≤120℃
|
水、蒸汽、一般酸碱类
|
|
FKM
|
≤150℃
|
水、蒸汽、强酸碱类
|
二、材料
|
阀体
|
铸铁、球墨铸铁、碳钢、不锈钢
|
|
蝶板
|
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
|
|
阀杆
|
碳钢镀镍磷、不锈钢
|
|
阀座密封圈
|
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
|
|
气动装置
|
组合件
|
压力等级：PN（MPa） 1.0 1.6
三、测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置

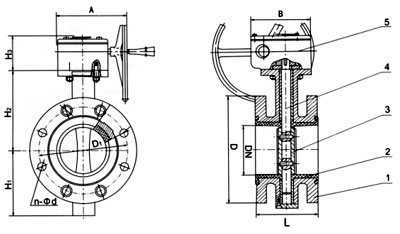

四、主要尺寸参数
|
公称通径DN
|
L
mm
|
D
mm
|
D1
mm
|
n-d（mm）
|
H1
mm
|
H2
mm
|
质量
|
|
PN1.6
|
PN1.6
|
|
50
|
108
|
165
|
125
|
4-18
|
4-18
|
91
|
120
|
8
|
|
65
|
112
|
185
|
145
|
4-18
|
4-18
|
104
|
140
|
11.5
|
|
80
|
114
|
200
|
160
|
8-18
|
8-18
|
107
|
150
|
12.5
|
|
100
|
127
|
220
|
180
|
8-18
|
8-18
|
135
|
165
|
23
|
|
125
|
140
|
250
|
210
|
8-18
|
8-18
|
129
|
190
|
40.5
|
|
150
|
140
|
285
|
240
|
8-22
|
8-22
|
131
|
205
|
46.5
|
|
200
|
152
|
340
|
295
|
8-22
|
12-22
|
177
|
2550
|
61
|
|
250
|
165
|
395
|
350
|
12-22
|
12-26
|
206
|
270
|
73.5
|
|
300
|
178
|
445
|
400
|
12-22
|
12-26
|
220
|
320
|
103
|
|
350
|
190
|
505
|
460
|
16-22
|
16-26
|
264
|
358
|
120
|
|
400
|
216
|
565
|
515
|
16-26
|
16-30
|
298
|
400
|
217
|
|
450
|
222
|
615
|
565
|
16-26
|
|
327
|
420
|
242
|
|
500
|
229
|
671
|
620
|
20-26
|
|
352
|
480
|
279
|
|
600
|
267
|
780
|
725
|
20-30
|
|
446
|
560
|
396
|
|
700
|
292
|
895
|
840
|
24-30
|
|
486
|
610
|
596
|
|
