X14H三通压力表旋塞阀-
三通压力表旋塞阀、二通压力表旋塞阀 |
三通压力表旋塞阀、二通压力表旋塞阀：
一、主要性能规范
|
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
|
|
壳体（水） |
密封（水） |
||||
|
X14H-10.0C |
1.6~10.0 |
2.0~15.0 |
1.6~11.0 |
≤150 |
水、蒸汽、油品等 |
|
X14H-10.0T |
1.6~10.0 |
2.0~15.0 |
1.6~11.0 |
||
|
X14H-10.0P |
1.6~10.0 |
2.0~15.0 |
1.6~11.0 |
硝酸类 |
|

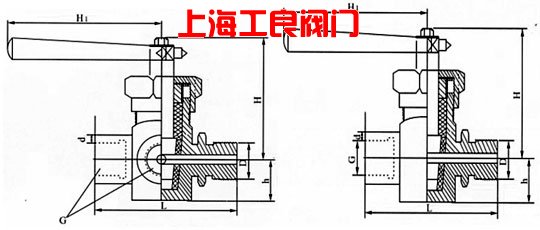

二、主要尺寸
|
型号 |
尺寸（mm） |
||||||
|
D |
L |
G |
d |
h |
H |
H1 |
|
|
X14H-10.0C |
G1/2 |
91 |
20×1.5 |
6.5 |
25 |
85 |
123 |
|
X14H-10.0T |
|||||||
|
X14H-10.0P |
|||||||
三、主要零件材料
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X14H-10.0C |
铸钢 |
铸钢 |
铸钢 |
石墨 |
声明：本文中所有文字、数据、图片均只适用于参考。
