德标卡套软密封旋塞阀[X43]-
|
◆产品结构特点
德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，安装使用更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
|
| 结构形式 |
BC |
| 驱动方式 |
手柄，蜗轮蜗杆传动，气动，电动 |
| 设计标准 |
API599，API6D |
| 结构长度 |
DIN 3202F1 |
| 连接法兰 |
DIN 2543-2549 |
| 试验和检验 |
DIN3230 |
| 公称压力（MPa） |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
| 1.6 |
2.4 |
1.76 |
≤180℃ |
水、蒸汽、油品等 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.04 |
| 10.0 |
15.0 |
11.0 |
| 16.0 |
24.0 |
17.6 |

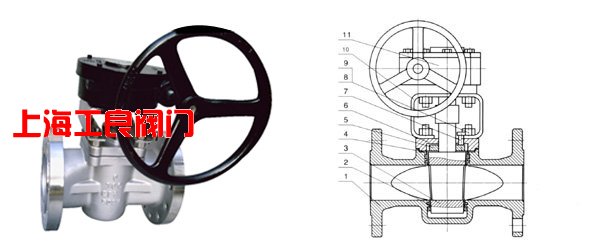

| 序号 |
名称 |
材质 |
| 1 |
阀体 |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
| 2 |
卡套 |
PTFE |
| 3 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 4 |
垫片 |
柔性石墨+不锈钢 |
| 5 |
调整垫 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 6 |
阀盖 |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
| 7 |
调整螺栓 |
ASTM A193-B7,A320-B8,A193-B8M |
| 8 |
六角螺母 |
ASTM A194-2H,A194-8,A194-8M |
| 9 |
螺栓 |
ASTM A193-B7,A320-B8,A913-B8M |
| 10 |
支架 |
Q235、WCB |
| 11 |
蜗轮 |
|

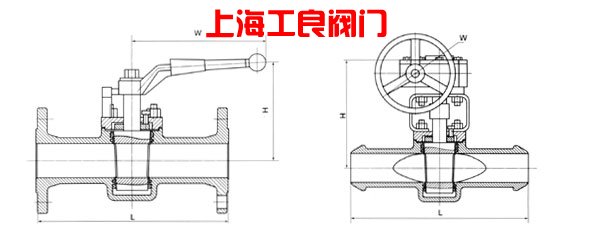

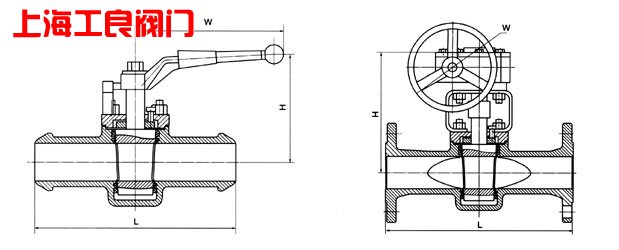

| 型号 |
X43-16 |
| 压力等级 |
PN16 |
| 口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
150 |
155 |
160 |
180 |
190 |
200 |
220 |
230 |
380 |
460 |
520 |
580 |
620 |
680 |
740 |
| W |
300 |
300 |
300 |
350 |
400 |
500 |
500 |
550 |
300 |
300 |
320 |
320 |
350 |
380 |
380 |
| 重量（kg） |
9 |
10 |
11 |
13 |
14 |
19 |
23 |
27 |
43 |
62 |
75 |
155 |
222 |
390 |
580 |
| 型号 |
X43-25 |
| 压力等级 |
PN25 |
| 口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
150 |
155 |
160 |
180 |
190 |
200 |
220 |
230 |
380 |
460 |
520 |
580 |
620 |
680 |
740 |
| W |
300 |
300 |
300 |
350 |
400 |
500 |
500 |
550 |
300 |
300 |
320 |
320 |
350 |
380 |
380 |
| 重量（kg） |
10 |
11 |
13 |
15 |
17 |
22 |
31 |
55 |
77 |
88 |
190 |
190 |
235 |
399 |
630 |
| 型号 |
X43-40 |
| 压力等级 |
PN40 |
| 口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
12 |
14 |
18 |
21 |
24 |
29 |
33 |
39 |
75 |
103 |
146 |
251 |
337 |
521 |
720 |
| 型号 |
X43-64 |
| 压力等级 |
PN64 |
| 口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
14 |
17 |
22 |
25 |
29 |
34 |
43 |
50 |
94 |
123 |
170 |
291 |
430 |
625 |
875 |
|
