ZQDF铜系列通用电磁阀





1	最高工作压力	0.8MPa
2	工作压差	0～0.8MPa
3	介质	液体 气体 蒸汽 油 〈20CST
4	介质温度	≤180℃
5	电压	AC：380V；220V； 36V/50Hz DC：24V
6	绝缘等级	B级
7	电源允许波动	-15%～+10%
8	功率	50W
9	响应时间	开≤2秒 关≤3秒
10	安装方式	介质流向与电磁阀箭头保持一致，线圈垂直向上，工作介质清洁无颗粒杂质

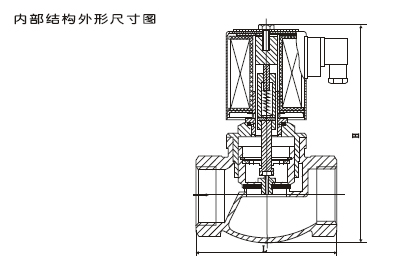

型号	Lmm	Hmm	连接方式	材质
ZQDF-15	86	178	G1/2”内螺纹	铜阀体
ZQDF-20	94	180	G3/4”内螺纹
ZQDF-25	105	190	G1”内螺纹
ZQDF-32	115	210	G11/4”内螺纹
ZQDF-40	130	223	G11/2”内螺纹
ZQDF-50	150	228	G2”内螺纹
ZQDF-25F	110	215	法兰4孔φ13.5孔径φ85孔距
ZQDF-32F	125	245	法兰4孔φ17.5孔径φ100孔距
ZQDF-40F	150	253	法兰4孔φ17.5孔径φ110孔距
ZQDF-50F	160	268	法兰4孔φ17.5孔径φ125孔距
