H74H对夹式薄形止回阀

H74H对夹式薄形止回阀 概述：   　　本厂生产的H74Ⅰ型、Ⅱ型对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。   ◆ 主要技术参数： 工作压力 1.6MPa 、2.5MPa、 150Lb、300Lb 工作温度 t≤400℃ 适用介质 油、水、酸碱等液体

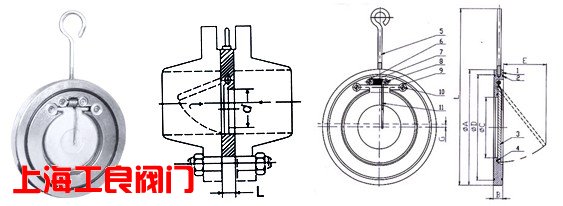

◆主要外形尺寸： NO 部件名称 数量 材质 1 阀体 1 WCB、304、316、316L 2 "O"型密封圈 2 丁腈橡胶、氟橡胶 3 阀板 1 304、316、316L 4 "O"型密封圈 1 丁腈橡胶、氟橡胶 5 吊钩 1 304 6 小压盖 2 304、316、316L 7 弹簧轴 1 304、316、316L 8 开槽半沉头螺钉 2 304、316、316L 9 大压盖 2 304、316、316L 10 开槽半沉头螺钉 2 304、316、316L 11 弹簧 1 304、316、316L

◆主要外形尺寸： 公称 通径 PN10.PN16 PN25 PN40 A B C D E L G A B C D E L G A B C D E L G 40 94 16 22 81.4 25 195 0 等同 PN10 等同 PN10 50 109 16 32 94 33.6 208 1 65 129 17 40 111 46 230 2 80 144 17 54 123 56.5 245 3 100 164 18 70 147 71.4 265 3 168 18 70 149 71.4 269 3 等同 PN25 125 195 18 92 171 87.3 297 5 194 18 92 171 87.3 296 5 150 220 20 112 200 106.6 321 5 224 20 112 202 106.6 325 5 200 275 22 154 256 148.2 376 5 284 22 154 265 148.2 385 5 291 22 154 268 148.2 392 5 250 331 26 192 302 185.2 436 6 342 26 192 307 185.2 447 6 353 26 192 312 185.2 458 6 300 380 32 227 352 216.3 484 10 401 32 227 360 216.3 499 10 418 32 227 368 216.3 516 10 350 446 38 266 408 254 548 12 458 38 266 412 254 560 12 475 38 266 422 254 577 12 400 498 44 310 460 294.4 603 14 515 44 310 463 294.4 620 14 547 44 310 484 294.4 652 14

声明：本文中所有文字、数据、图片均只适用于参考。
