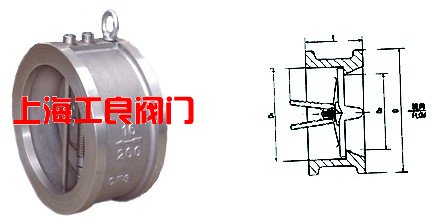

H76W对夹式蝶形止回阀

H76W对夹式蝶形止回阀 概述： 　 　止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。 　　 我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。
结构特点： 1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8； 2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20； 3、阀瓣关闭快速，水锤压力小； 4、水平管道或垂直管道均可使用，安装方便； 5、流道通畅、流体阻力小； 6、动作灵敏、密封性能好； 7、阀瓣行程短、关阀冲击力小； 8、整体结构、简单紧凑、造型美观； 9、使用寿命长、可靠性高。

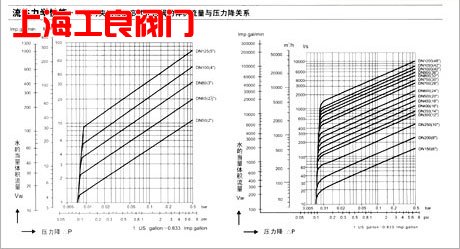

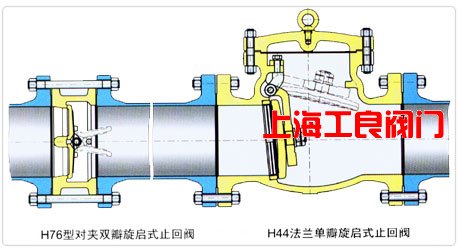

旋启式止回阀特性对比: 结构 形式 H76型对夹式双瓣旋启式止回阀 H44型法兰单瓣旋启式止回阀 水锤 压力 水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快 很大，阀瓣行程长，需要较长的关闭时间 H76型的水锤压力只有H44型的1/2～1/5 尺寸 重量 结构长度很短、体积小、重量轻。 为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价 结构长度很长，体积笨大，重量很重 H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 流体 阻力 小，流体阻力系数ξ为2.6～0.7。 随着阀门口径的增大，流体阻力系数减小。 小，流体阻力系数ξ为1.3～3， 但低压工况下，阀瓣不能完全开启，流体阻力大。 流体阻力随着阀门口径的增大而增大。 安装 可水平安装或垂直安装，重量轻，不必为阀门设置支座。 可水平安装或垂直安装， 大口径阀门重量重，需设置支座 开启 压力 很小，阀瓣在很小的压差下就能完全打开 较大，阀瓣在较大的压差下才能完全打开 可靠性 阀门为整体结构，简单紧凑。 阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。 阀门关闭时的巨大冲击力及水锤压力容易损坏阀门
公称压力 PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa   型号 H76H-C H76W-P H76W-P8 H76W-P3 H76W-R H76W-R8 H76W-R3 主要 零件 材料 阀 体 WCB(A105) ZG1Cr18Ni9Ti CF8(304) CF8(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M(316L) 阀 瓣 CF8 CF8 CF8 CF3 CF8M CF8M CF3M 阀 轴 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2 弹 簧 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2 0Cr17Ni12Mo2 00Cr17Ni14Mo2 适用 工况 适用介质 水、 蒸汽、 油品等 硝酸等腐蚀性介质 强氧化性 介质 醋酸等腐蚀性介质 尿素等 腐蚀性介质 适用温度(℃) -29～425 -196～540 -196～425 -196～540 -196～455
主要外形尺寸： 压力级 口径 尺寸（mm） 重量（kg） 配管法兰（供参考） NPS DN L D D 3 D 2 螺栓孔中 心圆直径 D 1 螺栓数量 螺栓直径d 螺栓长度 L 1 in mm RF RJ Class 150 PN2.0MPa 2 50 60 103 56 51 2 120.5 4 5/8 M16 140 155 2 1 /2 65 67 122 73 65 3 139.5 4 5/8 M16 150 165 3 80 73 135 88 80 4 152.5 4 5/8 M16 160 175 4 100 73 173 108 102 6 190.5 8 5/8 M16 170 185 5 125 86 195 132 127 8 216.0 8 3/4 M20 190 205 6 150 98 220 160 152 13 241.5 8 3/4 M20 205 220 8 200 127 277 210 203 25 298.5 8 3/4 M20 240 255 10 250 146 337 266 254 39 362.0 12 7/8 M24 270 285 12 300 181 407 310 305 54 432.0 12 7/8 M24 310 325 14 350 184 448 355 350 80 476.0 12 1 M27 325 340 16 400 191 512 405 400 117 540.0 16 1 M27 340 355 18 450 203 547 455 450 138 578.0 16 1 1 /8 M30 365 380 20 500 219 604 505 500 163 635.0 20 1 1 /8 M30 385 400 24 600 222 715 605 600 331 749.5 20 1 1 /4 M33 405 420 28 700 305 773 700 700 380 795.5 40 3/4 M20 455 - 30 750 305 824 750 746 425 846.0 44 3/4 M20 455 - 32 800 305 878 800 796 560 900.0 48 3/4 M20 460 - 36 900 368 983 910 898 640 1009.5 44 7/8 M24 540 - 42 1050 432 1142 1055 1050 960 1171.5 48 1 M27 625 - 48 1200 524 1302 1205 1200 1400 1335.0 44 1 1 /8 M30 740 - Class 300 PN5.0MPa 2 50 60 110 58 51 3 127.0 8 5/8 M16 155 175 2 1 /2 65 67 128 73 65 4 149.0 8 3/4 M20 175 195 3 80 73 147 88 80 6 168.5 8 3/4 M20 190 210 4 100 73 179 108 102 8 200.0 8 3/4 M20 195 215 5 125 86 214 132 127 15 235.0 8 3/4 M20 215 235 6 150 98 249 160 152 18 270.0 12 3/4 M20 230 250 8 200 127 305 210 203 31 330.0 12 7/8 M24 280 300 10 250 146 359 266 254 51 387.5 16 1 M27 315 335 12 300 181 420 310 305 77 451.0 16 1 1 /8 M30 365 385 14 350 222 483 355 350 117 514.5 20 1 1 /8 M30 410 430 16 400 232 537 405 400 190 571.5 20 1 1 /4 M33 435 455 18 450 264 594 455 450 200 628.5 24 1 1 /4 M33 475 535 20 500 292 652 505 500 265 686.0 24 1 1 /4 M33 510 585 24 600 318 772 608 600 410 813.0 24 1 1 /2 M39 560 - 30 750 368 882 740 735 660 921.0 36 1 3 /8 M36 650 - 36 900 483 1044 880 873 1020 1089.0 32 1 5 /8 M42 800 - 42 1050 568 1196 1045 1035 1540 1244.5 36 1 3 /4 M45 920 - 48 1200 629 1365 1190 1179 2260 1416.0 40 1 7 /8 M48 1010 -

声明：本文中所有文字、数据、图片均只适用于参考。
