如何选择复合式排气阀的口径：
1.在管路中较高的成个点上，分别计算出其最大的排气（或吸气量）。
A.如由泵浦送水量计算：（吸）排气阀C.F.S.=GPM of PUMP/449 （英制）CMH of PUMP(公制)。
B.如由重力计算：（吸）排气阀C.F.S.=0.08666（SD5）1/2 （英制）或CMH=8.83（SD5）1/2（公制）S=斜率D=管路直径。
2.如果考虑最大排气量，一般复合式排气阀（FKPQ42X）於进口压力4psi（0.028Mpa）时， 即可将管内空气在塞头关闭前，将管内空气排完，由1a或1b计算出的最大排气量与4psi为参考点，於性能曲线图查表，即可得到适当的FKPQ42X口径。
3.如果考虑最大吸气量时，一般管内负压产生且超过5psi(0.03Mpa)以上时，才有可能破管，此时可由1a或1b计算出最大吸气量与5psi为参考点，於性能曲线图查表，即可得到适当的FKPQ42X口径。
4.由2和3项比较，其中较大的口径，即为我们所需的口径。
5.如不考虑负压产生而造成管路破裂时，可直接采用下表选择适当FKPQ42X口径，且管内水流速在1.2~2.4m/sec之间，亦可采用下表选择FKPQ42X口径。
|
口径
|
1”
|
2”
|
3”
|
4”
|
6”
|
8”
|
10”
|
12”
|
14”
|
16”
|
|
管道口径mm
|
0~350
|
220~740
|
650~1600
|
1300~3100
|
3500~7500
|
7300~75000
|
7300~15000
|
14000~31000
|
19000~42000
|
27000~59000
|

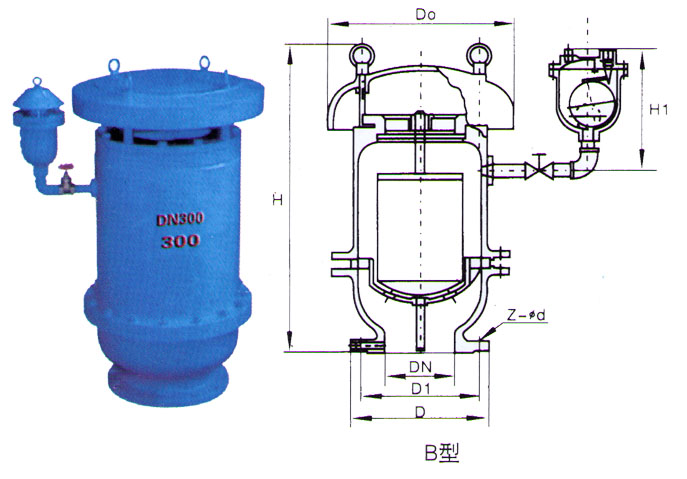

FKPQ42X复合式排气阀外形、法兰尺寸表
|
公称通径
|
D
|
D1
|
L
|
L1
|
H
|
Z
|
∮d
|
|
150
|
285
|
240
|
535
|
356
|
517
|
8
|
23
|
|
200
|
340
|
295
|
635
|
430
|
608
|
8
|
23
|
|
|
|
|
|
|
|
|
|
|
250
|
395
|
350
|
550
|
850
|
375
|
12
|
23
|
|
300
|
445
|
445
|
725
|
1100
|
375
|
12
|
23
|
|
400
|
565
|
565
|
1034
|
1350
|
375
|
16
|
28
|
|
500
|
670
|
670
|
1034
|
1350
|
375
|
20
|
28
|
|
|
