产品介绍：
|
概况：
本产品用于污水管道上的最高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现起阻，是管道出水容量达不到设计要求，其次：其次：管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。
作用原理：
管内污水在运作时，该阀活瓣停在定位架下部，进行大量排气，当空气排完时，污水进入阀内，球浮起，传动活瓣到关闭，停止排气。管内在运作时会自然产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，浮球顺水下降，气从小孔排出。如出现停电、停泵，管内水流空时随时出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气，确保管道安全。
注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。
SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进（如图）这样把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。次产品是专用污水管道工程的排气阀。
技术参数：
1.工作压力：1.0Mpa
2.介质：清水
3.使用温度：常温
4.阀体：HT200
5.浮球与活瓣：304不锈钢
6.密封材料：丁晴橡胶

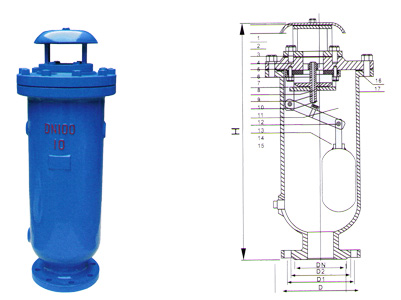

SCAR型外形尺寸
|
公称通径
DN(mm)
|
D
|
D1
|
D2
|
H
|
Z-∮d
|
|
50
|
160
|
125
|
205
|
495
|
4-18
|
|
80
|
195
|
160
|
270
|
600
|
4-18
|
|
100
|
215
|
180
|
285
|
760
|
8-18
|
|
150
|
280
|
240
|
340
|
860
|
8-22
|
|
200
|
335
|
295
|
400
|
1010
|
8-22
|
|
250
|
390
|
350
|
465
|
1210
|
12-22
|
|
|
