双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。
作用原理：
当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。
|
|
|
用途及主要性能规范：
本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
⑴注：D＞350mm管路请选单口排气阀（QB1-10）。
⑵安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。
⑶如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。
本排气阀适用水、热水、最高温度100℃的管道上，使管道内的气体全部排出。
|
 |

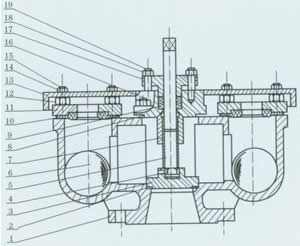

主要零配件
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
阀体
|
密封垫
|
阀 瓣
|
开槽锥端定位螺钉
|
阀杆
|
空心球
|
阀盖
|
垫片
|
填料
|
排气口垫片
|
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
|
排气端盖
|
螺母
|
护盖
|
螺母
|
专用螺柱
|
双头螺柱
|
填料压盖
|
螺母
|
双头螺柱
|
双口排气阀、球阀主要外形及连接尺寸
|
型号
|
公称通径Dg
|
型号
|
公称通径Dg
|
 |
|
QB2-10
|
40
|
Q41F-16
|
40
|
|
QB2-10
|
50
|
Q41F-16
|
50
|
|
QB2-10
|
75
|
Q41F-16
|
75
|
|
QB2-10
|
100
|
Q41F-16
|
100
|
|
QB2-10
|
150
|
Q41F-16
|
150
|
|
QB2-10
|
200
|
Q41F-16
|
200
|
|
QB2-10
|
250
|
Q41F-16
|
250
|
|
QB2-10
|
300
|
Q41F-16
|
300
|
双口排气阀主要外形及连接尺寸
|
|
型号
|
公称通径
|
主要尺寸（mm）
|
|
D
|
D1
|
D2
|
L
|
Z-φd
|
介质
|
阀体材料
|
|
QB2-10
|
40
|
145
|
110
|
85
|
430
|
4-φ18
|
水
|
铸铁
|
|
QB2-10
|
50
|
160
|
125
|
100
|
430
|
4-φ18
|
水
|
铸铁
|
|
QB2-10
|
75
|
195
|
160
|
135
|
470
|
4-φ18
|
水
|
铸铁
|
|
QB2-10
|
100
|
215
|
180
|
155
|
500
|
4-φ18
|
水
|
铸铁
|
|
QB2-10
|
150
|
280
|
240
|
210
|
540
|
8-φ20
|
水
|
铸铁
|
|
QB2-10
|
200
|
335
|
295
|
265
|
700
|
8-φ20
|
水
|
铸铁
|
QB2-10型双口排气阀每小时排气量表 |
|
规格
|
50
|
75
|
100
|
150
|
200
|
|
立方米/小时
|
4-173
|
85-352
|
14-597
|
22-904
|
27-1145
|
|
|
