排气阀
|
概况:
复合式排气阀用于管路上的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。
CARX复合式排气阀作用原理:
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。 |
结构与用途:
CARX复合式排气阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。CARX复合式排气阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。 |
|
| |
CARX复合式排气阀零件材质 |
|
序 号
|
名 称
|
材 质
|
|
1
|
阀 体
|
HT200
|
|
2
|
阀 盖
|
HT200
|
|
3
|
浮 球
|
SUS 304
|
|
4
|
杠杆架
|
铸铜ZH59
|
|
5
|
杆
|
铸铜ZH59
|
|
6
|
塞 头
|
丁睛橡胶NBR
|
|

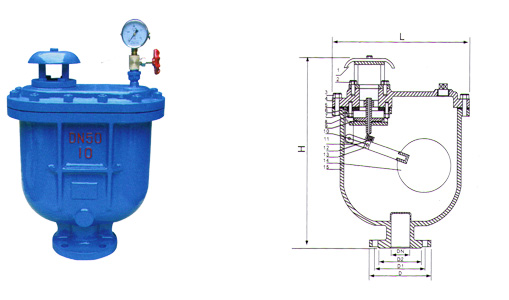

CARX复合式排气阀主要外形及连接尺寸 |
|
型 号
|
公称通径
DN(mm)
|
尺 寸(mm)
|
|
H
|
L
|
L1
|
D
|
D1
|
D2
|
z-φd
|
|
CARX-1.0
CARX-1.6
|
20
|
375
|
290
|
180
|
105
|
75
|
55
|
4-12
|
|
25
|
375
|
290
|
180
|
115
|
85
|
65
|
4-14
|
|
50
|
480
|
360
|
205
|
160
|
125
|
100
|
4-14
|
|
80
|
520
|
405
|
245
|
195
|
160
|
135
|
4-18
|
|
100
|
530
|
405
|
245
|
215
|
180
|
155
|
4-18
|
CARX复合式排气阀每小时排气量表
|
规格DN
|
25
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
立方米/小时
|
2-88
|
85-352
|
22-904
|
34-1413
|
76-3179
|
135-8831
|
212-8831
|
305-12717
|
415-17309
|
542-22608
|
|
|
|
|
