第一章 仪表基本参数
第1节概述
EC-201智能测控仪是智能型、高精度的数显液位、温度、压力测量控制仪表，与液位、压力、温度传感器及变送器配接可构成各种量程和规格的液位、温度、压力测控系统。
第2节主要特点
◆采用集成EMC芯片(工业级单片微处理器)作主芯片，减少了外围部件，提高了可靠性。
◆输出功能接口采用模块化结构，功能配置方便灵活；集多种输入型号、输出方式、控制方式于一机。
u 采用模糊理论和传统PID控制相结合的控制方式,使控制过程具有响应快、超调小、稳态精 度高的优点,特别对那些常规PID难以控制的大纯滞后对象有明显的控制效果；
u 采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等多种技术，注重现场容 错能力，使整机具有很强的抗干扰能力。

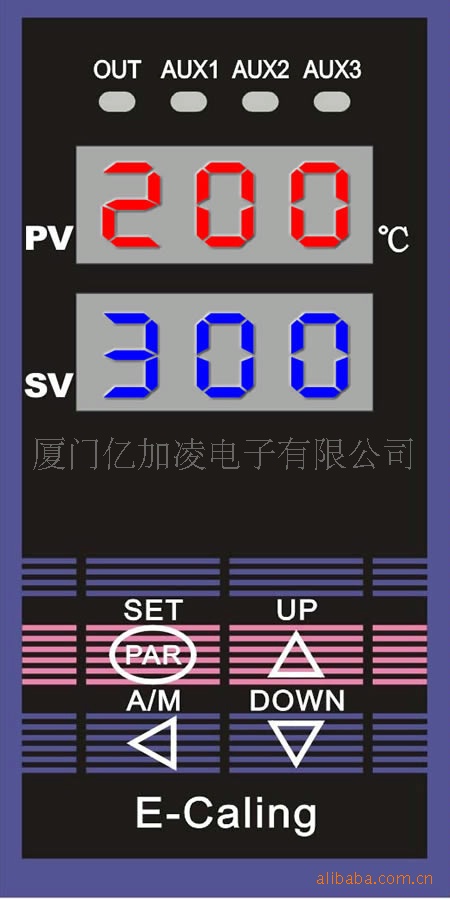

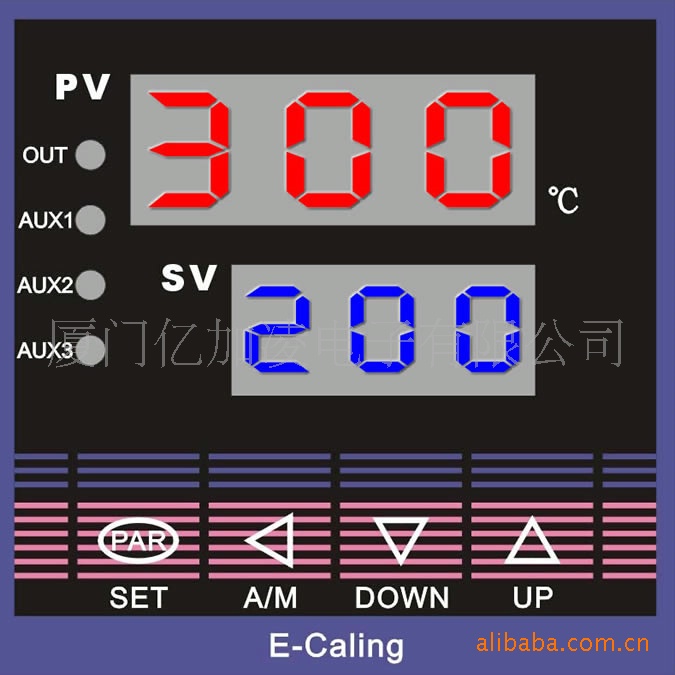

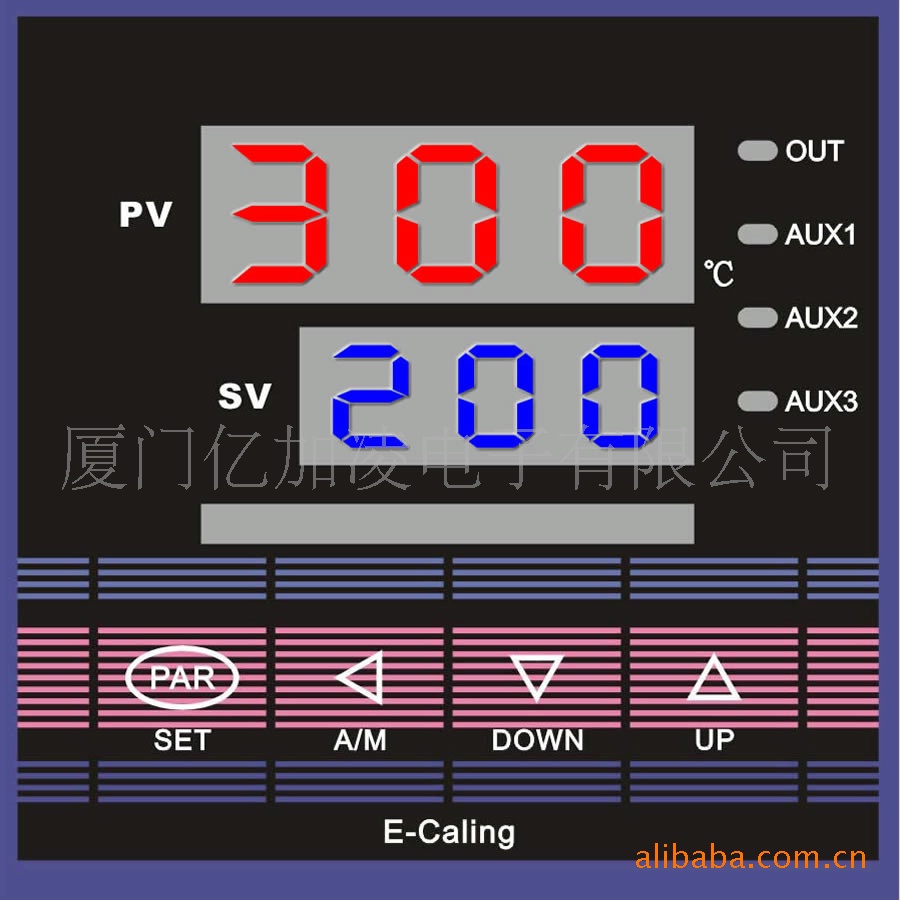

◆采用双四位LED数码显示，可同时显示测量值与第一报警值；智能化光柱（20柱）面板显示。
第3节选型说明
|
EC-201--- |
|
|
|
|
|
|
|
说明 |
|
外型尺寸（mm） |
|
|
|
|
|
|
|
A：96×96 B：48×96(竖) C：96×48(横) D：160×80 E：80×160 F：72×72 G：48×48 |
|
主控制输出(OUT) （第一、四路报警） |
|
|
|
|
|
|
|
N：无 J：继电器输出（220VAC/3A常开+常闭） J1:继电器输出（250VAC/1A常开） T：固态继电器驱动输出（12V/40mA） K1：单相可控硅过零驱动(100-380VAC) K2：两路可控硅过零驱动 I：控制/变送电流输出（0-20mA） V:控制/变送电压输出 C3:三相三线可控硅移相驱动 C4:三相四线制可控硅移相驱动输出+辅助输出(报警1及其它)
|
|
辅助输出1(AL1) （第二路报警） |
|
|
|
|
|
|
|
N：无 J1：继电器（阻性250V AC/3A常开） J2：继电器（阻性250V AC/0.8A常开） T：固态继电器驱动输出（12V/40mA） T1：可控硅过零驱动（第三路） |
|
辅助输出2(AL2) （第三路报警） |
|
|
|
|
|
|
|
N：无 J1：继电器输出（3A常开） J2：继电器（阻性250V AC/0.8A常开） T：固态继电器驱动输出（12V/40mA） V5：电压电源输出5V/50mA V2：电压电源输出12V/50mA V4：电压电源输出24V/50mA I：电流变送输出（0-10 mA、4-20mA） V：电压变送输出（0-5V、1-5V） |
|
辅助输出3(AL3) （第四路报警或其它） |
|
|
|
|
|
|
|
N：无 V5：电压电源输出5V/50mA V2：电压电源输出12V/50mA V4：电压电源输出24V/50mA I：电流变送输出（0-10 mA、4-20 mA） V：电压变送输出(0-5V/1-5V) R：RS232串联通讯 S：RS485并联通讯 |
|
输入类型 |
|
|
|
|
|
|
|
0：热电偶、热电阻、0-5V、1-5V 1：热电偶、热电阻、0-10 mA、4-20 mA 2：特殊输入（订货时注明） |
备注：注意表中有“□”栏表示的意义，举例说明如下：
例：EC-201A JJIV51，其型号所表示的意义如下，
EC-201AJJIV51
|
表示面板尺寸为96×96mm |
|
表示主输出(OUT):继电器输出 |
|
表示辅助1输出(AL1):继电器输出 |
|
表示辅助2输出(AL2):变送线性电流输出
|
|
表示辅助3输出(AL3):电压电源5V/DC输出
|
|
表示输入类型:热电偶、热电阻、0-10mA、4-20mA |
EC-101单路测量控制仪是一种智能型、高精度的数显液位、温度、压力控制仪表，具有位式控制方式，可带编程报警输出，有多种线性、非线性输入类型。仪表采用WATCHDOG、数字滤波等多种技术，性能稳定可靠。广泛应用于石化、化工、陶瓷、冶金、热处理等行业的温度、流量、压力、液位等自动控制系统。
一、主要技术指标
l 基本误差：±（0.2%F.S+1）个字
l 分辩力：1、0.1
l 显示：双四位LED数码管+光柱液位显示
l 输入规格：
K、S、B、T、E、J、WRe、N
Pt100、Cu50、Cu100
0~10mA、4~20mA
0~5V、1~5V、0~10V
l 输出模块规格：
J：继电器输出（3A常开+常闭）
T：固态继电器触发输出（12V/40mA）
I：电流输出/电流变送输出（0~10mA/4~20mA）
V1：DC5V/50mA馈电输出
V2：DC12V/50mA馈电输出
V3：DC24V/50mA馈电输出
V：电压输出/电压变送输出
RS232通讯模块
RS485通讯模块
l 热电偶冷端补偿误差：±1℃
l 断偶或超量程：显示符号Sb
l 采样周期：0.5秒、0.1秒
l 电源电压：85~264VAC
l 功耗：4W
二、外形及开口尺寸（宽×高×长） 单位：mm
A型：96×96×105，开口：92×92；
B型：48×96×105，开口：45×92；
C型：96×48×105，开口：92×45；
D型：160×80×105，开口：152×76；
E型：80×160×105，开口：76×152；
F型：72×72×105，开口：68×68。
