【产品用途】

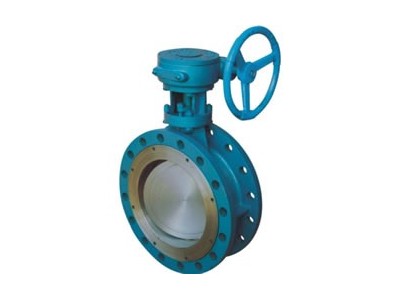

D43H、D343H 型 PN10~PN40 金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
【产品特点】
1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
【执行标准】
设计规范：GB/T 12238
结构长度：GB/T 12221
法兰连接：GB/T 9113
试验与检验：GB/T 13927
产品标识：GB/T 12220
【性能参数】
型号 | D343H-10 | D343H-10P | D343H-10R | |
工作压力（MPa） | 1.0~4.0 | |||
适用温度（℃） | ≤425 | ≤200 | ||
适用介质 | 水、油或非腐蚀性介质 | 硝酸类介质 | 醋酸类介质 | |
材料 | 阀体、蝶板 | WCB | CF8/304 | CF3M/316L |
阀杆 | 2Cr13 | 304 | 316L | |
阀体密封面 | 堆焊 507 | － | － | |
蝶板密封面 | 304＋柔性石墨 | 304＋PTFE | 304＋PTFE | |
填料 | 柔性石墨 | PTFE | PTFE | |
Dt3/6/43H-40C.P.R.V系列法兰式弹性金属金属硬密封蝶阀主要外形和连接尺寸
| 公称通径 | 结构长度 （标准值） | 外形尺寸（参考值 ） | 连接尺寸（标准值） | |||||||||||||
| L | H | Dt343H | Dt643H | Dt943H | PN4.0MPa | |||||||||||
| 毫米 | 英寸 | 短 | 长 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | |
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 530 | 250 | 255 | 165 | 125 | 4-18 | |||
| 65 | 2 1/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 355 | 92 | 550 | 250 | 255 | 185 | 145 | 8-18 |
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 625 | 355 | 92 | 565 | 250 | 255 | 200 | 160 | 8-18 |
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 645 | 355 | 92 | 600 | 250 | 255 | 235 | 190 | 8-22 |
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 675 | 550 | 138 | 640 | 250 | 255 | 270 | 220 | 8-26 |
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 715 | 550 | 138 | 705 | 300 | 315 | 300 | 250 | 8-26 |
| 200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 800 | 550 | 138 | 775 | 300 | 315 | 375 | 320 | 12-30 |
| 250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 850 | 550 | 138 | 945 | 300 | 315 | 450 | 385 | 12-33 |
| 300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 925 | 450 | 220 | 1070 | 300 | 315 | 515 | 450 | 16-33 |
| 350 | 14 | 190 | 290 | 310 | 830 | 380 | 420 | 1035 | 450 | 220 | 1140 | 300 | 315 | 580 | 510 | 16-36 |
| 400 | 6 | 216 | 310 | 350 | 915 | 450 | 470 | 1070 | 650 | 280 | 1210 | 300 | 315 | 660 | 585 | 16-39 |
| 450 | 8 | 222 | 330 | 380 | 960 | 480 | 490 | 1190 | 650 | 280 | 1335 | 575 | 714 | 685 | 610 | 20-39 |
| 500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 1415 | 575 | 714 | 755 | 670 | 20-42 | |||
