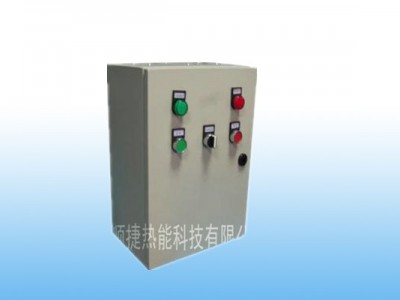

DHS-1点火安全控制箱

DHS-1点火安全控制箱是根据石化、治金、煤化工、陶瓷等行业燃烧器的点火需要，专门设计、开发的一种安全点火系统。该产品配备DGS－05高能点火装置和JZS-02紫外火焰检测器，具有有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器的安全点火、火焰检测及灭火报警。

一、功能：

DSH-1点火安全控制箱是控制燃烧器点火装置自动点火，点火时自动打开燃料阀，在设定的时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料阀常功应。

二、主要技术参数：

■ 工作电源： 220VAC/50Hz

■ 功 耗： 100W

■ 火焰响应时间： 见火响应≤1s熄火响应1~3s

■  显示：控制柜下电时电源指示灯（红色）亮

熄火响应时工作指示灯（绿色）灭，声光报警器延时报警

见火响应时工作指示灯（绿色）亮

■ 输出： 继电器两对常闭、常开无源触点，容量220VAC·2A/点

熄火响应时常闭触点闭合，常开触点断开

见火响应时常闭触点断开，常开触点闭合

■ 环境温度： 监测器：－40℃～50℃

火焰检测电极：1200℃

■ 外形尺寸： 400×300×100（mm）

■  安装孔尺寸： 4－Æ10mm

三、安装与接线：

■ 控制箱的安装

控制箱的结构为壁挂式，用四只M8的螺栓就设备现场合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。

四、 接线

■ 接线请参照控制箱内接线图。

■ 电源220VAC/50Hz10A如果用户使用的流电源为不接地电源，如隔离变压器供电，请将电源的一根线接地。

■ 注意火焰信号线不能与强电流动力线穿在一根管道内，而应单独走线。安装且确认接线无误之后，即可通电运行。

五、调试：

为了提高绝缘性能或减小布线分布电容，检测线最好采用空中布线，尽量不采用地沟布线。检测线不应与其它电源线或信号线混在一起。用户在不接通电源的情况下，请测量检测输出端对地的电阻值，电阻値必须大于20MΩ，测量用三用表，不能用摇表测量，以免损坏控制器。

在无火焰情况下，打开模块盖，接通电源，反时针缓慢调节模块中间的电位器，直到绿色指示灯亮，继电器吸合，然后顺时针调节电位器，使绿色指示灯灭，继电器刚好释放为止，这时监测器调试好( 一般出厂时已设定好)。

在安装完毕确认接线无误之后，即可通电运行,电源指示灯亮，控制箱的面板上，设有待机状态/工作状态开关，将开关旋至工作状态，有火焰信号时，绿色工作指示灯亮；没有火焰信号时，工作指示灯灭，延时（约5S）后声光报警器报警。

六、故障排除：

■ 燃烧器火焰正常，并且检测中心电极能接触到火焰，而监测器判断无火。

A. 关断电源，测量检测端对地的绝缘电阻，如果电阻小于20 MΩ，则是检测电极高温陶瓷绝缘管积炭严重或检测线绝缘破坏所致，如陶瓷管积炭严重，清理积炭即可，如检测线绝缘不良，需更换检测线。

B. 如果检测线对地电阻大于20 MΩ，可能由于导线吸潮使分布电容增大，请测量检测线对地电容，在电容不大于0.1μF的情况下，请重新调节模块中央的匹配电位器。如果电容大于0.1μF，最好考虑缩短模块与探头的距离。

■ 燃烧器灭火，而监测器显示有火。是由于模块中间的阻抗匹配电位器超调所致，请重新调试。

七、维护与保养：

■ 由于各种气体、液体燃料在燃烧时，不断地挥发出污染物质，使电极氧化或结焦，影响火焰信号的接收．因此必须定期检查和擦拭电极头，以保证电极能可靠传导火焰电流信号。

■ 如果电极已烧损变形，不可勉强使用，而应及时更换新的电极，在设备运行中若发现火焰信号不稳定或产生误动作，应仔细检查电极的接线是否正确牢靠，电极与燃烧器是否有短路现象，如有上述故障应及时排除。
