半容积式换热器

一、适用范围:适用于一般工业及民用建筑的生活热水供热系统。

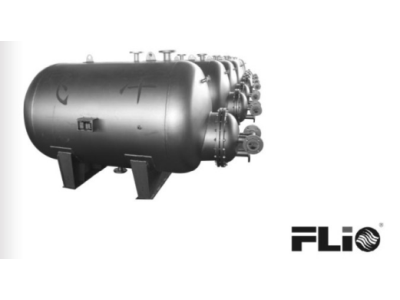

二、产品原理与特点:该系列产品分为HRV-01卧式半容积式换热器和HRV-02立式半容积式换热器两种类型。半容积式换热器是我单位在继承了半即热式浮动盘管换热器的优点，同时借鉴了国外容积式水加热器的基础上，开发研制的半容积式换热器，它的储水容积为半即热式的5倍以上，既能保证供水温度稳定，又大大减少了设备体积。

(1)产品原理：提高热媒与被加热水的流速,变层流换热为紊流换热；将换热部分与贮热部分完全隔开,达到既提高换热效果又使贮热部分全部贮存热水消除冷、滞水区之目的。

(2)构造特点

将一组改进型的快速换热器内置在贮热容器内,换热器与容器完全隔开,其间由设在换热器壳体上的出水管在容器内将两者连通。

快速换热器的布置既可使其较大幅度地提高K值和增大换热面积,又保持了换热管之间合适的净距,被加热水侧有较大过水断面,水头损失小,且方便除垢检修。

(3)性能特点

换热量高, HRV-01和HRV-02的换热部分为改进的快速换热结构,传热系数K值高,换热面积大,单罐换热能力为同容积导流型容积式换热器的1.5-2.0倍。

容积利用率高,该系列产品换热与贮热两部分完全隔开,贮热部分贮存的全是换热部分的最终热水,无冷、温水区,具有很高的容积利用率。

被加热水侧水头损失≦0.5m,保持了容积式换热器的水压波动小,水头损失低,有利于保持系统冷热水压力平衡之优点。

贮热部分贮存有≧15min设计小时耗热量的调节容积.热媒可按设计小时耗热量供给,无需加大热媒负荷。罐内被加热水的温度比较平缓,采用可靠、较灵敏的温控装置即可满足自动控制水温之要求。

换热较充分,当以蒸汽压力≦0.4MPa的饱和蒸汽为热媒时,凝结水出水温度约70℃,满足一般蒸汽锅炉要求凝结水回水温度≦80℃的要求。

与容积式换热器相比，罐型小、重量轻,方便安装检修。

此次投标所选半容积式换热器型式均为立式，壳体材质为优质碳钢，紫铜浮动盘换热管，报价包括设备配套温度表、安全阀、压力表、温控阀、过滤器。
