一、用途
    胶球清洗装置可在机组不减负荷的情况下清洗凝汽器冷却管，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。

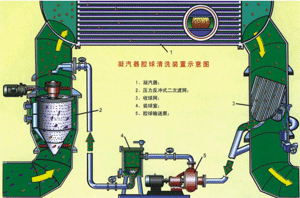

二、系统组成
    本装置由收球网、二次滤网（另行简介）、装球室、胶球输送泵和电气控制柜等部件组成。对大机组通常采用单元制系统即凝汽器每一侧使用收球网、装球室、胶球输送泵各一台；对于小机组通常采用共用制系统即凝汽器两侧共用装球室、胶球输送泵各一台，收球网、二次滤网、分汇器等每侧各一台。

三、工作原理
    选用合适的海绵胶球，球的湿态直径比冷却管内径略大一点（约1-2mm），且湿态比重与水相近。将海绵胶球从装球室手孔处放入装球室内，数量为凝汽器进水室冷却管数的7%～13%。然后启动胶球泵，打开系统中的控制阀门，在胶球泵的作用下，胶球就在比循环水进口压力略高一些的水流带动下，送入循环水进水管，随着循环水的流动，胶球进入凝汽器水室。因胶球是一个多维微孔柔软的弹性体，在循环水进出口压力差的作用下，被挤压通过冷却管，对冷却管内径进行一次擦洗，使管内壁污垢随水流带出，胶球通过凝汽器管后与循环水一起进入收球网，在收球网板的阻挡下，把胶球分离出来，随后被胶球输送泵抽出，再进装球室。如此循环，胶球连续自动擦洗凝汽器冷却管内壁使之保持清洁。

四、各组成设备介绍
1、收球网
    收球网是凝汽器胶球清洗装置中回收胶球的关键设备，它安装在凝汽器循环水的出水管路中，从凝汽器出来的循环水和胶球经过收球网后，循环水自收球网板流出，而胶球被收球网收回，并由胶球引出管流进胶球输送泵送入装球室，供再循环使用。

    我单位设计生产的第二代收球网，采用了最新结构及国外先进技术设计。

2、装球室
    装球室是凝汽器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。它由外壳、漏斗、切换阀等组成，并配有观测窗、放汽放水阀门等。

    >胶球输送泵是一种无障碍离心泵，是凝汽器胶球清洗装置中胶球循环输送的动力设备。在输送胶球的过程中不会产生堵塞和切损胶球现象。除适用于输送胶球外，还可以适用于输送含磨耗性小的固态物质混合液。

4、分汇器
   分汇器是一个三通（管）阀。通过其中导向板的切换可使胶球进入需要清洗的凝汽器一侧。它也可作为收球网胶球引出管的汇合和胶球管的分流三通管使用。
